1、计算题 (14分)如图所示，两条互相平行且足够长的光滑金属导轨位于水平面内，导轨间距l="0.2" m，在导轨的一端接有阻值R="3" Ω的电阻，在x≥0处有一垂直水平面向下的匀强磁场，磁感强度B="0.5" T。一质量m ="0." 1kg，电阻r="2" Ω的金属棒垂直搁在导轨上，并以v0="20" m/s的初速度进入磁场，在水平拉力F的作用下作匀减速直线运动，加速度大小a="2" m/s2。棒与导轨接触良好，其余电阻均不计。求：
(1)第一次电流为零时金属棒所处的位置；
(2)电流第一次减少为最大值的一半时拉力F的大小及其功率；
(3)金属棒开始进入磁场到速度减小为零的过程中，电阻R上产生的热量为1.6 J，求该过程中拉力F所做的功。

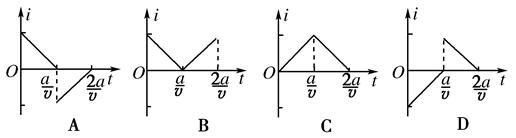

2、选择题 如右图所示，在坐标系xOy中，有边长为a的正方形金属线框abcd，其一条对角线ac和y轴重合、顶点a位于坐标原点O处．在y轴的右侧的Ⅰ、Ⅳ象限内有一垂直纸面向里的匀强磁场，磁场的上边界与线框的ab边刚好完全重合，左边界与y轴重合，右边界与y轴平行．t＝0时刻，线圈以恒定的速度v沿垂直于磁场上边界的方向穿过磁场区域．取沿a→b→c→d→a的感应电流方向为正，则在线圈穿越磁场区域的过程中，感应电流i随时间t变化的图线是下图中的( )
3、选择题 用相同导线绕制的边长为L或2L的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图所示。在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud。下列判断正确的是
[? ]
A．Ua＜Ub＜Uc＜Ud
B．Ua＜Ub＜Ud＜Uc
C．Ua＝Ub＜Uc＝Ud
D．Ub＜Ua＜Ud＜Uc
4、计算题 图中MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.40m，电阻不计。导轨所在平面与磁感应强度为B=0.50T的匀强磁场垂直。质量为m=6.0×10-3 kg、电阻为r=1.0Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触。导轨两端分别接有滑动变阻器和阻值为3.0Ω的电阻R1。当杆ab达到稳定状态时以速率v匀速下滑，整个电路消耗的电功率为P=0.27W，重力加速度g取10m/s2，试求速率v和滑动变阻器接入电路部分的阻值R2。
5、选择题 如图所示，固定在水平面上的三角形导线框PQS顶角为θ．处于垂直于纸面向里的匀强磁场中．一根用与导线框同样材料制作的导线棒MN放在导线框上，保持MN⊥QS．用水平力F拉MN向右匀速运动，MN与导轨间的接触电阻和摩擦都忽略不计．则下列说法中正确的是（?）
A．回路中的感应电流方向不变，大小逐渐增大
B．回路中的感应电流方向不变，大小逐渐减小
C．回路中的感应电流方向和大小都保持不变
D．水平力F的大小保持不变
