时间:2017-08-25 11:53:14
1、选择题 将一磁铁缓慢或者迅速地插到闭合线圈中的同一位置处，不发生变化的物理量是
①磁通量的变化量?②磁通量的变化率
③感应电流的大小?④流过导体横截面的电荷量
A．①③
B．①④
C．②③
D．②④

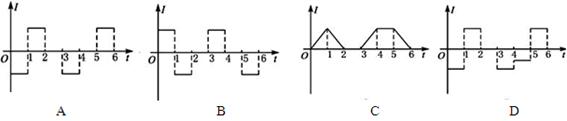

2、选择题 一矩形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图所示。磁感应强度B随t的变化规律如图所示，以I表示线圈中的感应电流，以图中线圈上箭头所示方向的电流为正，则I-t图中正确的是（?）
3、选择题 如图所示，两平行虚线间的区域内存在着匀强磁场，矩形金属闭合线圈abcd的ab边与磁场边界平行，已知磁场区域的宽度大于bc的边长．线圈从静止开始在向右的水平恒力F的作用下运动，在ab边刚进入磁场区域的瞬间，线圈受力恰好平衡．下面的说法中正确的是[ ]
A．在线圈进入磁场区域的过程中，恒力F对线圈做功的功率保持不变
B．在线圈整体在磁场中运动的过程中，恒力F对线圈做功的功率保持不变
C．在线圈离开磁场区域的过程中，恒力F对线圈做功的功率逐渐减小
D．在线圈穿越磁场区域的整个过程中，恒力F对线圈做的功等于线圈中感应电流产生的焦耳热
?
4、简答题 如图所示，MN、PQ是相互交叉成60°角的光滑金属导轨，O是它们的交点且接触良好．两导轨处在同一水平面内，并置于有理想边界的匀强磁场中(图中经过O点的虚线即为磁场的左边界)．导体棒ab与导轨始终保持良好接触，并在弹簧S的作用下沿导轨以速度v0向左匀速运动．已知在导体棒运动的过程中，弹簧始终处于弹性限度内．磁感应强度的大小为B，方向如图．当导体棒运动到O点时，弹簧恰好处于原长，导轨和导体棒单位长度的电阻均为r，导体棒ab的质量为m．求：
（1）导体棒ab第一次经过O点前，通过它的电流大小；
（2）弹簧的劲度系数k；
（3）从导体棒第一次经过O点开始直到它静止的过程中，导体棒ab中产生的热量．
5、计算题 （10分）如图所示，AB、CD是水平放置的光滑导轨，轨距为L=0.5m，两轨间接有电阻R=4Ω，另有一金属棒ef恰好横跨在导轨上，并与导轨保持良好接触。已知ef棒的电阻为1Ω，其它电阻不计。若整个装置处在B=0.5T、方向垂直向里的匀强磁场中，现将ef棒以V=10m/s的速度水平向右作匀速运动。
求：（1）ef棒产生的感应电动势大小Eef。?
（2）维持ef棒作匀速运动所需水平外力的大小和方向。
