1、实验题 (1).在做“用单摆测定重力加速度”的实验时：
①需要测量摆球直径，如图1所示，摆球直径为_______cm；让刻度尺的零点对准摆线的悬点，摆线竖直下垂，如图2所示，那么单摆摆长是_______。
②为了提高实验精度，在实验中可改变几次摆长L并测出相应的振动周期T，从而得出几组对应的L与T2的数据，如图所示。再以L为横坐标，T2为纵坐标，将所得数据连成直线，并求得该直线的斜率为k。则重力加速度g＝_______。（用k表示）
（2）.某实验小组利用实验室提供的器材探究一种金属丝的电阻率,所用器材包括:输出为3V的直流稳压电源、电流表、待测金属丝、螺旋测微器（千分尺）、米尺、电阻箱、开关和导线等。
①他们截取了一段金属丝，拉直后固定在绝缘的米尺上，并在金属丝上夹上一个小金属夹，金属夹可在金属丝上移动。请根据现有器材，设计实验电路，并连接电路实物图4
?
②实验的主要步骤如下：
A.正确连接电路，设定电阻箱的阻值，开启电源，合上开关；
B.读出电流表的示数，记录金属夹的位置；
C.断开开关，_______，合上开关，重复B的操作。
③该小组测得电流与金属丝接入长度关系的数据，并据此给出了图5的关系图线，其斜率为_______
（保留三位有效数字）；图线纵轴截距与电源电压的乘积代表了_______电阻之和。
④他们使用螺旋测微器测量金属丝的直径,示数如图6所示. 金属丝的直径是_______。图5中图线的斜率、电源电压金属丝横截面积的乘积代表的物理量是_______。?
参考答案：(1) ①2.00? 88.40?②4π2／k
（2）①电路实物连线如图所示；②读出接入电路中的金属丝的长度同时移动金属夹的位置；③10.5（11.0或相近都算对），电流表内阻和电阻箱电阻；
④0.700mm，电阻率。
本题解析：(1) ①主尺读数为2mm，游标尺读数为0，由单摆周期公式
，重力加速度g=4π2／k（2）①
②读出接入电路中的金属丝的长度同时移动金属夹的位置；③10.5（11.0或相近都算对），电流表内阻和电阻箱电阻；
④0.700mm，电阻率
本题难度：一般
2、计算题 如图所示，一根光滑绝缘细杆与水平面成α＝30°的角倾斜固定。细杆的一部分处在场强方向水平向右的匀强电场中，场强E＝2×104 N/C。在细杆上套有一个带电荷量为q＝－1.73×10－5 C、质量为m＝3×10－2 kg的小球。现使小球从细杆的顶端A由静止开始沿杆滑下，并从B点进入电场，小球在电场中滑至最远处的C点。已知A、B间距离x1＝0.4 m，g＝10 m/s2。求：
(1)小球在B点的速度vB；
(2)小球进入电场后滑行的最大距离x2；
(3)小球从A点滑至C点的时间是多少？
参考答案：解：(1)小球在AB段滑动过程中，由机械能守恒mgx1sinα＝
mvB2
可得vB＝2 m/s
(2)小球进入匀强电场后，在电场力和重力的作用下，由牛顿第二定律可得加速度
a2＝
＝－5 m/s2
小球进入电场后还能滑行到最远处C点，B、C的距离为
x2＝
＝0.4 m
(3)小球从A到B和从B到C的两段位移中的平均速度分别为vAB＝
，vBC＝
小球从A到C的平均速度为
x1＋x2＝
可得t＝0.8 s
本题解析：
本题难度：困难
3、填空题 在“测定金属导体的电阻率”的实验中，待测金属丝的电阻Rx约为5Ω．实验室备有下列实验器材：
A．电压表V1（量程0～3V，内阻约为15kΩ）
B．电压表V2（量程0～15V，内阻约为75kΩ）
C．电流表A1（量程0～3A，内阻约为0.2Ω）
D．电流表A2（量程0～0.6A，内阻约为11Ω）
E．变阻器R1（0～100Ω，0.6A）
F．变阻器R2（0～2000Ω，0.1A）
G．电池组E（电动势为3V，内阻约为0.3Ω）
H．开关S，导线若干
（1）为提高实验精确度，减小实验误差，应选用的实验器材有______．
（2）若用毫米刻度尺测得金属丝长度为60.00cm，用螺旋测微器测得金属丝的直径及两电表的示数如图所示，则金属丝的直径为______mm，电阻值为______Ω．
参考答案：（1）电流表与电压表的选择要尽量让仪表的读数在13～23之间．电源的电压是3V，就要选择3V的电压表：A，不能选择15V的电压表；此时流过电流表的电流
I=UR≈35A=0.6A，所以要选择0.6A的电流表：D，不能选择3A的电流表；该实验中，变阻器R 2达2000Ω，阻值太大，使用效率低，而且额定电流太小，不能使用，故变阻器选择E；
其他还需要选择电池组、开关盒导线．故答案应选择：ADEGH
（2）①螺旋测微器的读数为：主尺+半毫米+转筒=0mm+0.5mm+13.5×0.01mm=0.635mm；
②0.6A量程，每小格代表0.02A，读数为；25×0.02=0.50A；3V量程，每小格代表0.1V，读数为12×0.1=1.2V；电阻为：R=UI=1.20.50Ω=6.0Ω
故答案为：（1）ADEGH；（2）0.635，6.0
本题解析：
本题难度：一般

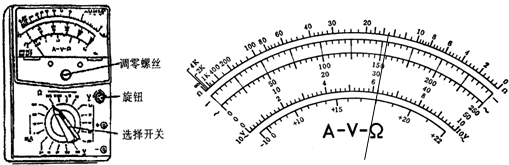

4、简答题 用如图的多用电表的结构示意图，测量一个约为100-200Ω定值电阻的阻值，具体测量步骤如下：
a．将多用电表的______旋转到电阻“______”（选填“×1”、“×10“、“×100”或“×1K”）档．
b．将红、黑表笔分别插入“+”“-”插孔，笔尖相互接触，旋转______，使表针指在______（选填“右”或“左”）端“0”刻度位置．
c．将红、黑表笔分别与待测电阻两端相接触，读出相应的示数为______Ω．
参考答案：（1）选择开关，打在×10，指针指在中央附近．
? （2）调节调零电阻进行欧姆调零．
? （3）指示值15.0，倍率×10，则读数为150Ω．
故答案为：a、选择开关，×10
? b、旋钮，右
?c、150；
本题解析：
本题难度：一般
5、选择题 在平行板间加上如图所示周期性变化的电压，重力不计的带电粒子静止在平行板中央，从t＝0时刻开始将其释放，运动过程无碰板情况，下列选项图中，能定性描述粒子运动的速度图象的是
[? ]
A．
B．
C．
D．
参考答案：A
本题解析：
本题难度：一般
