1、选择题 两个电压表V1和V2是由完全相同的两个小量程电流表改装成的，V1的量程是5V，V2的量程是15V，为了测量15～20V的电压，把两个电压表串联起来使用，下列说法正确的是（ ）
A．V1和V2的示数相等
B．V1和V2的指针偏转角度相同
C．V1和V2的示数不相等，指针偏转角度也不相同
D．V1和V2的示数之比等于两个电压表的内阻之比
2、简答题 使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测
量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流
表，电阻箱，导线若干．实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适
当数值．完成下列填空：
（1）仪器连线如图l所示（a和b是多用电表的两个表笔）．若两电表均正常工作，则表笔a为______?（填“红”或“黑”）色；

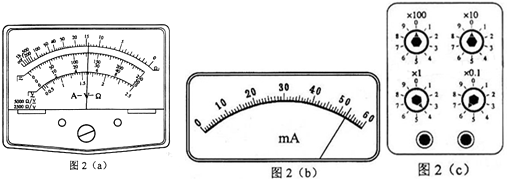

（2）若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2（a），（b），（c）所示，则多用电表的读数为______Ω．电流表的读数为______mA，电阻箱的读数为______Ω：
（3）将图l中多用电表的两表笔短接，此时流过多用电表的电流为______mA；（保留3位有效数字）
（4）计算得到多用电表内电池的电动势为______V．（保留3位有效数字）
3、简答题 现有一特殊电池，它的电动势E约为9V，内阻r约为40Ω，已知该电池允许输出的最大电流为50mA．为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电流表的内阻RA已经测出，阻值为5Ω，R为电阻箱，阻值范围0～999.9Ω，R0为定值电阻，对电路起保护作用．
（1）实验室备有的定值电阻R0有以下几种规格：
A．10Ω?B．50Ω? C．150Ω? D．500Ω
本实验选用哪一种规格的定值电阻最好？答：______
（2）该同学接入符合要求的R0后，闭合开关K，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了图乙所示的图线，则根据该同学作出的图线可求得该电池的电动势E=______V，内阻r=______Ω
4、填空题 平行板电容器的两板带电量分别为+Q和一Q，有一个带电微粒以速度V0沿带+Q的极板板面垂直于电场方向射入电场，恰好从另一极板的边缘射出，射出时的速度为v．若带电微粒带电量为q、质量为m，不计重力的影响，可知两板间的电势差大小是______；电容器的电容是______．
5、选择题 温度能地影响金属导体和半导体材料的导电性能，在如图所示的图象中分别为某金属和某半导体的电阻随温度变化的关系曲线，则（ ? ）
A．图线1反应半导体材料的电阻随温度的变化
B．图线2反应金属导体的电阻随温度的变化
C．图线1反映金属导体的电阻随温度的变化
D．图线2反映半导体材料的电阻随温度的变化
