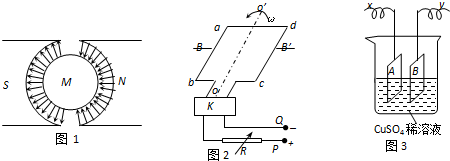

1、简答题 图1是一台发电机定子中的磁场分布图，其中N、S是永久磁铁的两个磁极，它们的表面呈半圆柱面形状．M是圆柱形铁芯，它与磁极的柱面共轴．磁极与铁芯之间的缝隙中形成方向沿圆柱半径、大小近似均匀的磁场，磁感强度B=0.50T
图2是该发电机转子的示意图（虚线表示定子的铁芯M）．矩形线框abcd可绕过ad、cb边的中点并与图1中的铁芯M共轴的固定转轴oo′旋转，在旋转过程中，线框的ab、cd边始终处在图1所示的缝隙内的磁场中．已知ab边长L1=20.0cm，ad边长L2=10.0cm线框共有N=8匝导线．将发电机的输出端接入图中的装置K后，装置K能使交流电变成直流电，而不改变其电压的大小．直流电的另一个输出端与一可变电阻R相连，可变电阻的另一端P是直流电的正极，直流电的另一个输出端Q是它的负极．
图3是可用于测量阿伏加德罗常数的装置示意图，其中A、B是两块纯铜片，插在CuSO4稀溶液中，铜片与引出导线相连，引出端分别为x、y．
现把直流电的正、负极与两铜片的引线端相连，调节R，使CuSO4溶液中产生I=0.20A的电流．假设发电机的内阻可忽略不计，两铜片间的电阻r是恒定的，线圈转动的角速度ω=200rad/s，求
（1）每匝线圈中的感应电动势的大小．
（2）可变电阻R与A、B间电阻r之和．
2、选择题 一只电饭煲和一台洗衣机同时并入u=311sin（314t）V的交流电源上，均正常工作，用电流表分别测得电饭煲的电流是5 A、洗衣机的电流是0.5 A.下列说法正确的是（ ）
A.电饭煲的电阻是44 Ω，洗衣机电动机线圈电阻是440 Ω
B.电饭煲的功率为1 555 W，洗衣机电动机的功率为155.5 W
C.1分钟内电饭煲消耗的电能为6.6×104 J，洗衣机电动机消耗的电能为6.6×103 J
D.电饭煲发热功率是洗衣机电动机发热功率的10倍
3、选择题 利用如图13-10所示的电流互感器可以测量被测电路中的大电流，若互感器原、副线圈的匝数比n1∶n2=1∶100，交流电流表A的示数是50 mA，则( )
图13-10
A．被测电路的电流有效值为0.5 A
B．被测电路的电流平均值为0.5 A
C．被测电路的电流最大值为
D．原副线圈中的电流同时达到最大值
4、实验题 如图4-1-11所示，交流发电机每相电压为220 V，相电流为10 A，则负载线电压为_____________，相电流为_____________.
图4-1-11
5、选择题
A．加在原线圈上交流电压瞬时值的表达式为
V
B．加在原线圈上交流电压瞬时值的表达式为
V
C．t="0.005" s时，电压表的示数为20 V
D．t="0.005" s时，电压表的示数为0
