1、实验题 某同学设计了一套实验装置，如图所示。在水平桌面上放置一个斜面，让小钢球从斜面上滚下，滚过桌面后小钢球便做平抛运动。在小钢球抛出后经过的地方，水平放置一块木板，木板上放一张白纸，白纸上有复写纸，这样便能记录小钢球在白纸上的落点，桌子边缘小钢球经过的地方挂一条铅垂线。该同学想用这套装置测量小钢球飞离水平桌面时的速度，请你帮他完成测量步骤：
（1）要完成本实验，还需要的实验器材是____。
（2）实验步骤：①让小球从斜面上某一位置无初速度释放；
②_? __? _；
③?；
④小球离开桌面的初速度表达式v=?。（用所测的物理量表达）
2、实验题 （4分）用接在50Hz交流电源上的打点计时器测定小车做匀加速直线运动的加速度，得到如图所示的一条纸带，从比较清晰的点开始起，取若干个计数点，分别标上0、1、2、3…（每相邻的两个计数点间有4个打印点未标出），量得0与1两点间的距离x1=30mm，3与4两点间的距离x4=54mm.，则小车在0与1两点间的平均速度为?m/s，小车的加速度为?m/s2。
3、实验题 （1）（8分）如图所示为“探究加速度与物体所受合外力的关系”的实验装置图。图中小车A的质量为m1，连接在小车后的纸带穿过电火花打点计时器B，它们均置于水平放置一端带有定滑轮且足够长的木板上，重物p的质量为m2 ， C为测力传感器，实验时改变p的质量，可以读出测力器不同读数F，不计绳与滑轮的摩擦。
①为了减小长木板对小车摩擦力的影响，必须先?（填“挂”或者“不挂”）重物p，在长木板远离滑轮的一端下面垫一块木块，反复移动木块的位置，用手轻推小车，直到打点计时器打出一系列?的点。
②下列说法正确的是
A．电火花打点计时器应接4-6V低压交流电源
B．实验时应先接通电源后释放小车
C．实验中m2应远小于m1
D．测力计的读数始终为
?
③下图为某次实验得到的纸带，相邻计数点间还有四个点没有画出。从图中读出AB两点间距s=__________cm；
④由此可求得小车的加速度的大小是?。（交流电的频率为50Hz，结果保留二位有效数字）
（2）在“描绘小灯泡的伏安特性曲线”实验中，要测量一个标有“3V 1.5W”的灯泡两端的电压和通过它的电流，现有如下器材：
A．直流电流表0～3A（内阻约0.1Ω）? B．直流电流表0～600mA（内阻约0.5Ω）
C．直流电压表0～3V（内阻约3kΩ）? D．直流电压表0～15V（内阻约200kΩ）
E．滑动变阻器（10Ω，1A）? F．滑动变阻器（1kΩ，300mA）
①除电源、开关、导线外，为完成实验，需要从上述器材中选用? （填字母代号）。
②某同学用导线a、b、c、d、e、f、g和h连接的电路如图左所示，电路中所有元器件都是完好的，且电压表和电流表已调零。闭合开关后发现电压表的示数为2V，电流表的示数为零，小灯泡不亮，则可判断断路的导线是? （填字母代号）。
③该同学在实验中测得多组数据并描点如图所示，请在格纸上作出该灯泡的伏安特性曲线。
④若小灯泡的电功率为P，则图中的图线可能正确的是? 。
4、选择题 如图所示，光滑球质量m，在图甲中是细线与斜面平行，图乙中是细线沿水平方向，小球均是静止状态，则甲、乙两种情况下斜面对小球的支持力之比为（ ）
A．1：1
B．cos2θ
C．1：cos2θ
D．以上说法都不对

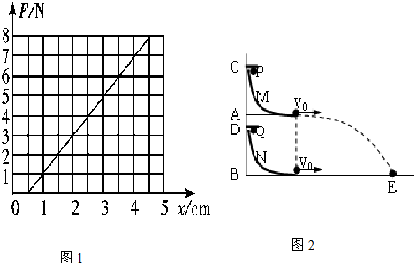

5、简答题 （ I）?在“探究弹力与弹簧伸长的关系”的实验中，将弹簧水平放置测出其自然长度，然后竖直悬挂让其自然下垂，在其下端竖直向下施加外力F，实验过程是在弹簧的弹性限度内进行的．用记录的外力F与弹簧的形变量x作出的F-x图象如图1所示，由图可知弹簧的劲度系数为______N/m．图线不过原点的原因是______造成的；
（ II）如图2的装置中，两个相同的弧形轨道M、N，分别用于发射小铁球P、Q，两轨道上分别装有电磁铁C、D；调节电磁C、D的高度，使AC=BD，从而保证小铁球P、Q在轨道出口处的水平初速度v0相等．将小铁球P、Q分别吸到电磁铁上，然后切断电源，使两小铁球以相同的初速度从轨道M、N下端口射出，实验结果是两小球同时到达E处，发生碰撞．现在多次增加或减小轨道M口离水平面BE的高度（即只改变P球到达水平面速度的竖直分量大小），再进行实验的结果是：
试分析回答该实验现象说明了：①______，②______，③______．
（ III）?（1）关于图2的“验证机械能守恒定律”实验中，以下说法正确的是
A．实验中摩擦是不可避免的，因此纸带越短越好，因为纸带越短，克服摩擦力做的功就越少，误差就越小
B．实验时必须称出重锤的质量
C．纸带上第1、2两点间距若不接近2mm，则无论怎样处理实验数据，实验误差都一定较大
D．处理打点的纸带时，可以直接利用打点计时器打出的实际点迹

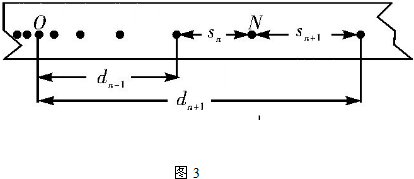

（2）图3是实验中得到的一条纸带，在计算图中N点速度时，几位同学分别用下列不同的方法进行，其中正确的是
A．vN=gnT ?B．vN=
| xn+xn+1 2T |
| dn+1-dn-1 2T |
