1、选择题 关于电动势，下列说法正确的是（ ）
A．电源两极间的电压等于电源电动势
B．电动势越大的电源，将其他形式的能转化为电能的本领越大
C．一个电动势为1.5V的电池接入电路时，若有1C的电荷量通过电路，就有1.5J的电能转变成化学能
D．因电动势的单位和电势差相同，所以电动势实质上就是电势差
参考答案：B
本题解析：
本题难度：一般
2、选择题 图甲是某同学设计的电容式速度传感器的原理图，在两极板间电压恒定的条件下，极板上所带电荷量Q将随待测物体的上下运动而变化，若Q随时间t的变化关系为Q=
（a、b为大于零的常数）。其图象如图乙所示，那么图丙、图丁中反映极板间场强大小E和物体速率v随时间t变化的图象可能是
[? ]
A．①和③
B．①和④
C．②和③
D．②和④
参考答案：C
本题解析：
本题难度：一般
3、选择题 下列说法，正确的是（ ）
A．电源向外电路提供的电能越多，表示电动势越大
B．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功
C．电源的电动势与外电路有关，外电路电阻越大，电动势就越大
D．电动势越大的电源，将其他形式的能转化为电能的本领越大
参考答案：BD
本题解析：
本题难度：简单
4、填空题 用安培表和伏特表测定电池的电动势和内电阻

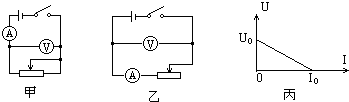

（1）如图所示为甲、乙两个供实验用的电路图，实验时应选用图______．
（2）根据实验测得的一系列数据，在U-I图上画了如图丙所示的图线，图线在纵轴和横轴的截距分别为U0和I0，由此可知，此电池的电动势E=_____ _，内电阻r=______．
参考答案：（1）由于一般干电池内阻较小，更接近电流表内阻，故选乙图．
（2）根据U-I图象的物理意义知道：该图象纵坐标的截距为电动势大小，图象斜率的绝对值为内阻大小．
根据该图线得到电源电动势的大小是U0；
内阻r=△U△I=U0I0
故答案为：（1）乙（2）U0，U0I0
本题解析：
本题难度：一般
5、实验题 用伏安法测电源的电动势和内阻时，可以用内接法和外接法，如图所示，试分析两种电路的误差对结果的影响。
参考答案：解：(1)对于甲图中的内接法，由于电压表分流IV，使电流表所测的电流I测小于电源的输出电流I真，即：I真=I测+IV，而
，U越大，IV越大；U越小，IV越小；U趋近于零时，IV也趋于零。在下图中，测量线为AB，真实线应为A"B，可以看出E测＜E真。由
得：r测＜r真
另一种思路：将虚线框内的电压表和电池看做一整体，内接法实际上测的是这个整体的电动势和总内阻。当外电路（虚线框外）断开时，路端电压等于电动势数值，由于电压表的影响，此时的“电动势”实际上是电压表两端电压，由于RV＞＞r，所以二者近似相等，但略小于电动势；此时的总内阻是电压表内阻与电池内阻并联的总和，则r测＜r真，内接法要求RV＞＞r，一般的电压表内阻较大，因此实验中一般采用内接法
(2)对于乙图中的外接法，由于电流表的分压作用，有U真=U测+UA，即U真=U测+IRA，这样在U-I图线上对应每个I，应加上一修正值△U=IRA，由于RA很小，所以在I很小时，△U趋于零，I增大，△U增大，如图所示，可以看出，E测=E真，由
，得r测＞r真
另一种思路：将虚线框内的电流表和电池看做一整体，外接法测的是这个整体的电动势和内阻。当外电路断路时，路端电压等于电动势数值。测的内阻实际上是电流表与电池内阻串联的总内阻。所以E测=E真，r测＞r真，外接法要求RA＜＜r，但是一般电池内阻很小，很难满足这一条件，因此实验中一般不采用这种方法
本题解析：
本题难度：一般
