1、简答题 某同学练习使用多用表测电阻，当选择欧姆档×10档量程测某一电阻时，一切操作合理，但指针偏转却很大，应改换欧姆档的新量程为______档，换用新量程后需要首先______，在测量时，待测电阻要与别的元件和电源断开，并注意不要用手接触表笔的金属杆，若两手分别同时接触两金属杆，则测量值比真值要______（选填“大”或“小”）．测量后，为防表头内电池漏电，应将选择开关旋到______档的最大量程处或______处，以保护电表．若他使选择开关指在“×100”欧姆档，并正确操作后，指针指示位置如图所示，则此电阻的阻值是______．
2、实验题 把电池（a），晶体二极管（b），电阻（c）中的某两个元件接入下图所示的黑箱中，A、B、C是接线时的三个接点．
（1）若用多用电表的直流电压档测量各接线点间的电压，测得UAB＝UBC＝UCA＝0，这说明接入黑箱中的元件是? ．（填符号即可）

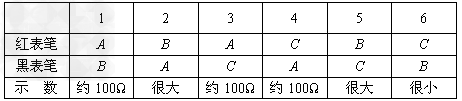

（2）若用多用电表的欧姆档测量，红黑表笔与各点接触情况及相应的读数情况如下表所示，则请将实际接线情况画在上图中．
3、实验题 多用电表是实验室和生产实际中常用的测量仪器，使用多用电表测某段导体的电阻。
(1)主要的操作过程分以下三个步骤，请填写第②步操作：
①将红、黑表笔分别插入多用电表的“+”“-”插孔；选择电阻挡“×10”；
②_________________________________；
③把红、黑表笔分别与导体的两端相接，读取导体的电阻。
(2)采用上述的操作步骤后，多用电表的示数如图所示，则该段导体的电阻测量值为___Ω。
4、简答题 一质量为4.0×10-15kg、电量为2.0×10-9C的带正电质点，以4.0×104m/s的速度垂直于电场方向从a点进入匀强电场区域，并从b点离开电场区域．离开电场时的速度为5.0×104m/s．由此求电场中a、b两点间的电势差Uab和带电质点离开电场时速度在电场方向的分量（不考虑重力作用）．
5、简答题 下述关于用多用表欧姆档测电阻的说法中正确的是（ ）
A．测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量
B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
C．测量电路中的某个电阻，应该把该电阻与电路断开
D．测量阻值不同的电阻时都必须重新调零
