1、选择题 如图所示，两条足够长的平行金属导轨水平放置，导轨的一端接有电阻和开关，导轨光滑且电阻不计，匀强磁场的方向与导轨平面垂直，金属杆ab置于导轨上。当开关S断开时，在杆ab上作用一水平向右的恒力F，使杆ab向右运动进入磁场。一段时间后闭合开关并开始计时，金属杆在运动过程中始终与导轨垂直且接触良好。下列关于金属杆ab的v-t图象不可能的是
参考答案：D
本题解析：
本题难度：一般
2、计算题 如图所示，在水平面上固定一光滑金属导轨HGDEF，EF∥GH，DE=EF=DG=GH=EG=L．一质量为m足够长导体棒AC垂直EF方向放置于在金属导轨上，导轨与导体棒单位长度的电阻均为r．整个装置处在方向竖直向下、磁感应强度为B的匀强磁场中．现对导体棒AC施加一水平向右的外力，使导体棒从D位置开始以速度v0沿EF方向做匀速直线运动，导体棒在滑动过程中始终保持与导轨良好接触．
小题1:求导体棒运动到FH位置，即将离开导轨时，FH两端的电势差．
小题2:关于导体棒运动过程中回路产生感应电流，小明和小华两位同学进行了讨论．小明认?为导体棒在整个运动过程中是匀速的，所以回路中电流的值是恒定不变的；小华则认?为前一过程导体棒有效切割长度在增大，所以电流是增大的，后一过程导体棒有效切?割长度不变，电流才是恒定不变的．你认为这两位同学的观点正确吗?请通过推算证?明你的观点．
小题3:求导体棒从D位置运动到EG位置的过程中，导体棒上产生的焦耳热．

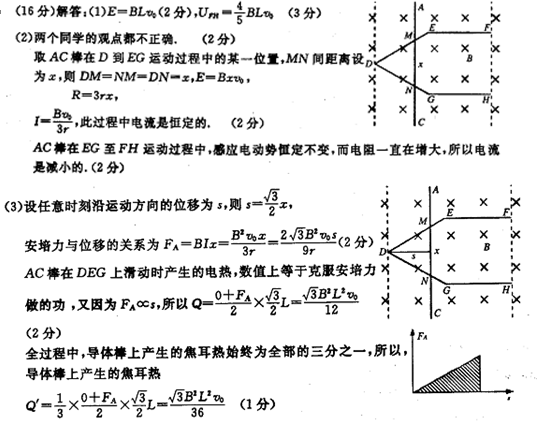

参考答案：
小题1:
小题2:见解析
小题3:
本题解析：
本题难度：一般
3、选择题 如图所示，电阻为r的矩形线圈面积为S，在匀强磁场中绕垂直于磁场的轴以角速度
匀速转动.t=0时刻线圈平面与磁场垂直，各电表均为理想交流电表.则：（?）
A．滑片P下滑时，电压表的读数不变
B．图示位置线圈中的感应电动势最大
C．线圈从图示位置转过1800的过程中，流过电阻R的电荷量为
D．1s内流过R的电流方向改变
次
参考答案：CD
本题解析：矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动时，线圈中产生正弦式交变电流，感应电动势最大值为Em=nBSω，线圈在磁场中匀速转动时产生的感应电动势最大值不变，有效值不变．滑片P下滑时，R增大，据闭合电路欧姆定律可知，通过R的电流有效值减小，线圈的内电压减小，则R的电压有效值增大，电压表的读数增大，故A错误；图示位置线圈中没有任何一边切割磁感线，线圈中感应电动势为零，由法拉第电磁感应定律可知磁通量的变化率为零，产生的电动势等于0；故B错误；线圈从图示位置转过180°的过程中，磁通量的大小相等，而方向相反，所以电路中的平均电动势大小：
平均电流：
；流过电阻R的电量为：
．故C正确；由题意得：线圈转动的周期为
，线圈每经过中性一次，感应电流方向改变一次，一周电流方向改变，所以1s内流过R的电流方向次数为：
，故D正确．故选：CD．
本题难度：一般
4、选择题 如图所示，在空中有一水平方向的匀强磁场区域，区域的上下边缘间距为h，磁感应强度为B．有一宽度为b（b＜h），长度为L、电阻为R、质量为m的矩形导体线圈紧贴磁场区域的上边缘由静止起竖直下落，当线圈的PQ边到达磁场下边缘时，线圈恰好开始做匀速运动．设线圈进入磁场过程中产生的热量为Q1，通过导体截面的电荷量为q1：线圈离开磁场过程中产生的热量?为Q2，通过导体截面的电荷量为q2，则（ ）
A．Q1=Q2
B．Q1＜Q2
C．q1=q2
D．q1＜q2
参考答案：A、B，当导体线圈进磁场时，做加速运动，重力势能转化为动能和内能．
? 则有mgL=Q1+12mv2
? 当线圈出磁场时，线圈做匀速运动，重力势能转化内能．则
? 则有mgL=Q2
?可见? Q1＜Q2? 故A错误，B正确．
? C、D，由感应电量q=△ΦR，两个过程中，△Φ相同，则电量相同．故C正确，D错误．
故选BC
本题解析：
本题难度：一般
5、选择题 两根电阻不计的光滑金属导轨，平行放置在倾角为θ的斜面上．导轨的下端接有电阻R，斜面处在匀强磁场中，磁场方向垂直于斜面向上，质量为m，电阻不计的金属棒ab，在沿斜面与棒垂直的恒力F作用下，沿斜面匀速上滑，并上升h高度，在这个过程中
[? ]
A、作用于金属棒上的各力的合力所做的功等于零
B、恒力F与安培力的合力所做的功等于零
C、恒力F与重力的合力所做的功等于电阻R上发出的焦耳热
D、作用于金属棒上的各力的合力所做的功等于mgh与电阻上发出的焦耳热之和
参考答案：AC
本题解析：
本题难度：一般
