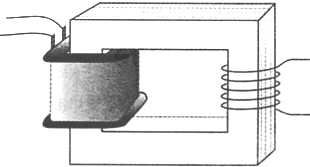

1、选择题 一输入电压为220V，输出电压为36V的变压器副线圈烧坏，为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新饶了5匝线圈．如图所示，然后将原来线圈接到220V交流电源上，测得新绕线圈的端电压为1V，按理想变压器分析，该变压器烧坏前的原、副线数分别为（ ）
A．1100，360
B．1100，180
C．2200，180
D．2200，360
2、计算题 一个小型理想变压器的原线圈接到正常的家庭电路上，原、副线圈匝数比
22：1，当副线圈接上一个阻值100Ω电阻，求这电阻的两端有效电压和电功率。
3、计算题 如图所示，一理想变压器原副线圈匝数比为n1∶n2＝4∶1，原线圈ab间接一电压为u＝220
sin 100πt(V)的交流电源，灯炮L标有“36 V,18 W”，当滑动变阻器R的滑片处在某位置时，电流表示数为0.25 A，灯泡L刚好正常发光，
求：（1）定值电阻R0的电阻值
（2）滑动变阻器R消耗的功率
4、选择题 一理想变压器原、副线圈的匝数比为10∶1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头．下列说法正确的是
[? ]
A．副线圈输出电压的频率为5Hz
B．副线圈输出电压的有效值为31 V
C．P向右移动时，原、副线圈的电流比减小
D．P向右移动时，变压器的输入功率增加

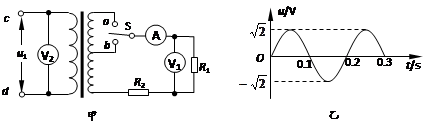

5、选择题 如图甲所示，理想变压器原、副线圈的匝数比n1:n2=1:10，b是副线圈的中心抽头，各交流电表均为理想电表，定值电阻R1=R2=10Ω．原线圈c、d端加上图乙所示的交变电压．下列说法中正确的是
A．单刀双掷开关与a连接时，电流表的示数为1A
B．单刀双掷开关与a连接时，变压器的输入功率为5W
C．单刀双掷开关由a拨向b后，电压表V1、V2的读数均变小
D．单刀双掷开关由a拨向b后，流过R1的电流频率不变
