1、填空题 如图所示，L1和L2是高压输电线，甲、乙是两支互感器，若已知电压互感器的变压比为1000：1，电流互感器的变流比为100：1，图中电压表的示数为200V，电流表的示数为1A，则输电电压为______，输电功率为______．

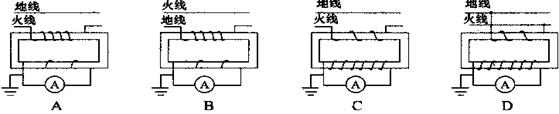

2、选择题 在变电所，经常要用交流电表去检测电网上的强电流，使用的仪器是电流互感器，下列图中能正确反映其工作原理的是 （ ）
3、选择题 为了监测变电站向外输电情况，要在变电站安装互感器，其接线如图所示．两变压器匝数分别为n1、n2和n3、n4，a和b是交流电表．则（ ）
A．n1＞n2
B．n3＞n4
C．a为交流电流表，b为交流电压表
D．a为交流电压表，b为交流电流表
4、选择题 如图所示，理想变压器的原、副线圈匝数之比为10：1，R=1Ω，与原线圈相连的熔断器（保险丝）的熔断电流为1A，通过副线圈电压传感器测得副线圈电压图象如图所示，则下列说法正确的是（ ）
A．原线圈输入电压的有效值为220V
B．原线圈两端交变电压的频率为500Hz
C．原、副线圈铁芯中磁通量变化率之比为10：1
D．为保证电路安全工作，滑动变阻器的阻值不得小于1.2Ω
5、计算题 如图交流发电机电动势的瞬时表达式
，内阻不计。理想变压器的输出端并联24只彩色小灯泡，每只灯炮均标有“6V，0.25W”，灯泡都正常发光，导线电阻不计。问：
（1）降压变压器初级、次级线圈的匝数比？
（2）发电机的输出功率？
（3）若第20只彩色小灯泡不久就损坏不亮了，则其它23只彩色小灯泡还能正常工作吗？为什么？
