1、选择题 如图，矩形闭合线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻．线框下落过程形状不变，ab边始终保持与磁场水平边界OO′平行，线框平面与磁场方向垂直．设OO′下方磁场磁场区域足够大，不计空气影响，则下列哪一个图象不可能反映线框下落过程中速度v随时间t变化的规律（ ）
A．
B．
C．
D．
2、简答题 在竖直面内有两平行金属导轨AB、CD，间距为L，金属棒ab可在导轨上无摩擦地滑动．棒与导轨垂直，并接触良好．它们的电阻均可不计．导轨之间有垂直纸面向外的匀强磁场，磁感强度为B．导轨右边与电路连接．电路中的三个定值电阻R1、R2、R3阻值分别为2R、R和0.5R．在BD间接有一水平放置的平行板电容器C，极板间距离为d．
（1）当ab以速度v0匀速向左运动时，电容器中质量为m的带电微粒恰好静止．试判断微粒的带电性质，及带电量的大小．
（2）当ab棒以某一速度沿导轨匀速运动时，发现带电微粒从两极板中间由静止开始向下运动，历时t=2×10-2?s到达下极板，已知电容器两极板间距离d=6×10-3m，求ab棒的速度大小和方向．（g=10m/s2）
3、选择题 矩形线框abcd放在匀强磁场中静止不动，磁场方向与线圈平面垂直，磁感应强度B随时间t变化的图像如图(b)所示。设t=0时刻，磁感应强度的方向垂直纸面向里，则在0-4s时间内，下图中能正确表示线框ab边所受的安培力F随时间t变化的图像是（规定ab边所受的安培力方向向左为正）
[? ]
A.
B.
C.
D.

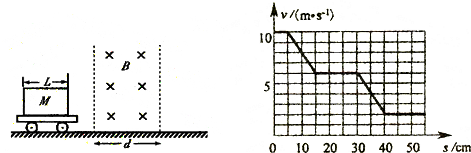

4、选择题 如图所示，闭合线圈固定在小车上，总质量为1kg．它们在光滑水平面上，以10m/s的速度进入与线圈平面垂直、磁感应强度为B的水平有界匀强磁场，磁场方向垂直纸面向里，已知小车运动的速度ν随车的位移s变化的ν-s图象如图所示．则以下说法的正确是（ ）
A．线圈的长度L=15cm
B．磁场的宽度d=15cm
C．线圈通过磁场过程中产生的热量为48J
D．线圈进入磁场过程中做匀加速运动，加速度为0.8m/s2
5、计算题 如图，无限长的平行光滑金属轨道M、N，相距L，且水平放置；金属棒b和c之间通过绝缘轻弹簧相连，弹簧处于压缩状态，并锁定，压缩量为
;整个装置放在磁感强度为B的匀强磁场中，磁场方向与轨道平面垂直.两棒开始静止，某一时刻，解除弹簧的锁定，两棒开始运动.已知两金属棒的质量mb=2mc=m,电阻Rb=RC=R，轨道的电阻不计．
(1)求当弹簧第一次恢复原长的过程中,通过导体棒某一横截面的电量.
(2)已知弹簧第一次恢复原长时，b棒速度大小为v,求此时c棒的加速度。
