1、实验题 如图4所示为某同学用多用电表欧姆档测量一个电阻阻值的示数和档位情况，则这个电阻的阻值约为 Ω。如果想测量的更精确些，应怎样调节多用电表后再进行测量？答： 。
2、实验题 （4分）用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”档，测量时指针指在100与200刻度弧线的正中间，可以确定（ ）
A．R=150Ω
B．R=1500Ω
C．1000Ω＜R＜1500Ω
D．1500Ω＜R＜2000Ω
3、实验题 在“测定金属的电阻率”的实验中，某同学进行了如下操作：

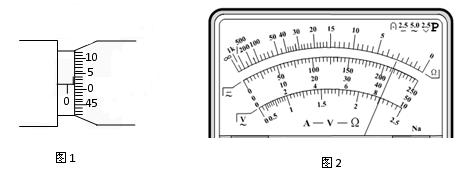

（1）用毫米刻度尺测量接入电路中的金属丝的有效长度l。再用螺旋测微器测量金属丝的直径D，某次测量结果如图所示，则这次测量的读数D= mm。
(2)为了合理选择实验方案和器材，首先使用欧姆表（´1挡）粗测拟接入电路的金属丝的阻值R。欧姆调零后，将表笔分别与金属丝两端连接，某次测量结果如图所示，则这次测量的读数R=_____Ω。
(3)使用电流表和电压表准确测量金属丝的阻值。为了安全、准确、方便地完成实验，除电源（电动势为4V，内阻很小）、待测电阻丝、导线、开关外，电压表应选用 ，电流表应选用 ，滑动变阻器应选用 （选填器材前的字母）。
(4)若采用上图所示的电路测量金属丝的电阻，电压表的左端应与电路中的_______点相连（选填“a”或“b”）。
4、实验题 （6分）在做“测定电池的电动势和内阻”实验时，某同学的线路连接如图甲所示。
（1）在答题卡的方框内画出与图甲对应的电路图；
（2）在图乙
-R坐标系中标出了该同学所测的实验数据点，试作出这些数据点的拟合直线，并读得该直线的纵轴截距为 A-1，求得其斜率为 V-1；
（3）求得电池的电动势是 V，内阻是 Ω。
5、实验题 在测定一节干电池（电动势约为1.5V，内阻约为2Ω）的电动势和内阻的实验中，变阻器和电压表各有两个供选用：
A电压表量程为15V ，B 电压表量程为3V ,
A 变阻器为（20Ω，3A ） B 变阻器为（500Ω，0.2A ） ．
（1）电压表应该选______（填A或B），这是因为_____ ___ 。
（2）变阻器应选 （填A或B）， 这是因为_________ ____。
