1、实验题 某同学想测绘标有“3.8V 0.4A”字样的小灯泡的灯丝电阻R随电压U变化的图象，除了导线和开关外，有下列一些器材可供选择：
A．电源E(电动势为4V，内阻约为0.04Ω)
B．电压表V1(量程为5V，内阻约为5kΩ)
C．电流表A1(量程为100mA，内阻约为2Ω)
D．电流表A2(量程为0.6A，内阻约为0.3Ω)
E．滑动变阻器R1(最大阻值为5Ω)
F．滑动变阻器R2(最大阻值为100Ω)
G．开关及导线若干
①为了调节方便，测量准确，实验中应选用电流表 ，滑动变阻器 (填器材前面的选项代号)②选好器材后，该同学按照该实验要求连接电路，请完成下图甲中的实物连线。
③该同学根据实验数据，计算并描绘出R-U的图象如图乙所示。由图象可知，此灯泡在不工作时，灯丝的电阻为_________Ω；
④任何实验过程中均存在误差，已知本实验中所用的测量仪器均已校准。下列有关误差的说法中正确的是____________；
A．该实验中的误差来源主要是电流表的分压作用
B．由于电表内阻引起的误差属于偶然误差，可以通过作图法消除
C．若将电表的内阻计算在内，可以消除由测量仪表引起的系统误差
D．用该实验装置测得的灯泡电阻比相应状态的电阻的真实值小
参考答案：①D，E，②如图③1.5Ω（1.3Ω～1.7Ω都给分）④CD
本题解析：：①灯泡额定电流为0.4A，电流表应选
，即D，为方便实验操作，滑动变阻器应选
，即E
②滑动变阻器应采用分压接法，如图所示
③灯泡在不工作时即电压为零时，从图中可得此时电阻为1.5Ω。
④该实验中的误差来源主要是电压表的分流作用，故A错误；由电表内阻引起的误差属于系统误差，不能通过作图法消除，故B错误；若将电表的内阻计算在内，可以消除由测量仪表引起的系统误差，故C正确；由于测量的电压为准确值，但是测量的电流由于电压表的分流而偏大，所以测得的电阻偏小，D正确
考点：测绘小灯泡伏安特性曲线实验
本题难度：一般
2、实验题 现要测量一待测电阻的阻值，可供选择的器材如下：
待测电阻Rx (阻值约为20 Ω)；
电流表A (量程100 mA，内阻约为10Ω)；
电压表V1(量程1v，内阻r="1000" Ω)；
电压表V2(量程15v，内阻约为3000 Ω)；
定值电阻R0=1000Ω
滑动变阻器R1(最大阻值5Ω)；
滑动变阻器R2(最大阻值1000Ω)；
电源E(电动势约为4 V，内阻r约为1 Ω)；
单刀单掷开关，导线若干．
（1）为了使测量尽量准确，测量时电表读数不得小于其量程的
，电压表应选 ，滑动变阻器应选 。（均填器材代号）
（2）根据你选择的器材，请在右侧线框内画出最佳实验电路图，并标明每个器材的代号．
参考答案：（1）V1 R1 （2）如图所示
本题解析：(3)①电源电动势为4V，所以选用电压表V1 ；本实验采用滑动变压器的分压接法，为使调节方便，应选R1
②待测电阻Rx (阻值约为20 Ω) ，滑动变阻器R1(最大阻值5Ω)，所以采用滑动变压器的分压解法，电流表的内阻较小，
,所以采用电流表的外接法了，电压表量程小，串联固定电阻R0以扩大量程，电路图如图所示
考点：考查了伏安法侧电阻实验
本题难度：一般
3、实验题 （8分）某同学通过实验测量一种合金的电阻率。

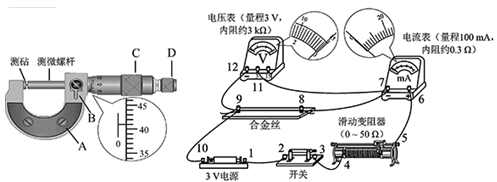

（1）用螺旋测微器测量合金丝的直径。为防止读数时测微螺杆发生转动，读数前应先旋紧题图所示的部件 （选填“A”、“B”、“C”或“D”）。从图中的示数可读出合金丝的直径为 mm。
（2）题图所示是测量合金丝电阻的电路，相关器材的规格已在图中标出。合上开关，将滑动变阻器的滑片移到最左端的过程中，发现电压表和电流表的指针只在图示位置发生很小的变化。由此可以推断：电路中 （选填图中表示接线柱的数字）之间出现了 （选填“短路”或“断路”）。
（3）在电路故障被排除后，调节滑动变阻器，读出电压表和电流表的示数分别为2.23V和38mA，由此，该同学算出接入电路部分的合金丝的阻值为58.7Ω。为了更准确地测出合金丝的阻值，在不更换实验器材的条件下，对实验应作怎样的改进? 请写出两条建议。
参考答案： （1）B，0.410；（2）7、9，断路；（3）电流表改为内接；测量多组电流和电压值，计算出电阻的平均值。
本题解析：（1）为防止读数时测微螺杆发生转动，读数前应先转动锁紧手柄部件B，合金丝的直径为0.0mm＋0.41mm＋0.000mm＝0.410mm
（2）合上开关，将滑动变阻器的滑片移到最左端的过程中，发现电压表和电流表的指针只在图示位置发生很小的变化，说明电压表被串联在电路中，致使电流表读数很小，电压表读数接近电压电动势，因此电路中连接合金属丝的接线柱7、9之间部分应发生了断路
（3）由于Rx＞
，因此应采用电流表的内接法，减小因电表内阻引起的系统误差，另外可采用多次测量求平均值的方法，可以减小偶然误差；
考点：本题主要考查了基本仪器的使用、电路故障分析、实验误差分析等问题，属于中档题。
本题难度：一般
4、实验题 (8分) 某电流表的量程为50mA，内阻为50
，其表面的刻度盘已损坏，要重新通过测量来刻画出刻度值，有下列器材：
A．待测电流表
B．9V直流电源
C．“0-10
，1A”滑动变阻器
D．“0-100，50mA”滑动变阻器
E．“0.6A，0.5标准电流表
F．“3A，0.01”标准电流表
G．5标准电阻
F．20标准电阻
I. 开关及导线若干
(1)应选用的器材 (填选用器材序号)。
(2)画出实验电路图
(3)待刻度电流表的电流表刻度值
x = ．说明式中各物理量的表示意义 。
参考答案：（1）ABCEGI（2分）
（2）电路图略(用E串联G成为电压表，在用外接法、分压式电路)（2分）
（3）
（2分）
式中
为E表示数，
为E表内阻，
为5Ω标准电阻，
为待刻画表内阻 （2分）
本题解析：（1）ABCEGI（2分）（2）电路图略(用E串联G成为电压表，在用外接法、分压式电路)（2分）（3）改装后的电压表与R并联，所以R两端电压为
，所以流过R的电流由欧姆定律可知为式中为E表示数，为E表内阻，为5Ω标准电阻，为待刻画表内阻
本题难度：一般
5、实验题 （改编）如图为某同学设计的研究磁场对通电金属棒作用的实验装置。当其接通电键时，有电流通过金属棒，观察到金属棒向左运动，则下列说法正确的是
A．此时通过金属棒的电流是由电源经b流向a
B．若调换U形磁铁的南北极，则金属棒仍向左运动
C．若调换流经金属棒的电流方向，则金属棒仍向左运动
D．若同时调换U形磁铁的南北极和流经金属棒的电流方向，则金属棒仍向左运动
参考答案：D
本题解析：由左手定则可知电流经
流向
，所以A错；若调换磁铁的南北极，磁场方向反向，则安培力的方向反向，变为向右，所以B错；若调换流经金属棒的电流方向，则安培力的方向反向，变为向右，所以C错；若同时调换磁铁的南北极和电流的方向，则导体棒所受安培力的方向不变，所以D正确。
考点：安培力，左手定则。
本题难度：一般
