1、选择题 牛顿是力学中的导出单位，若将其用国际制基本单位表示，以下正确的是
A.kg?m?s
B.kg?m/s
C.kg?m/s2
D.kg/m?s
2、实验题 在探究“加速度与力、质量的关系”的实验中，打点计时器使用交流电频率为50Hz。
(1)某同学在实验得到的纸带上选择了标为0－3的4个计数点，相邻的两个计数点间还有四个点没有画出。纸带旁并排放着带有最小刻度为毫米的刻度尺，零刻线与0点对齐。请你从图中读出有关数据，并计算：小车运动的加速度为 ?m/s2，第2点对应的小车瞬时速度为?m/s。?
(2) 某同学探究加速度与质量关系时画出 a--m图像是一条曲线，则他应该画??
图象。如果图象是一条 ??，则说明加速度与质量成反比。
3、选择题 一木块放在水平地面上，下列叙述正确的是（ ）
A．木块受到支持力和地面受到的压力是一对平衡力
B．地面受到的压力，原因是木块发生了形变
C．地面受到的压力，就是木块的重力
D．木块受到支持力的作用点在木块上

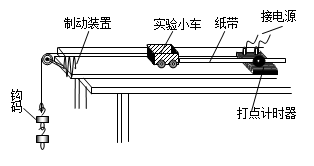

4、实验题 (10分)某实验小组采用图所示的装置探究“小车速度随时间变化的规律”，图中小车可放置砝码.实验中，小车碰到制动装置时，钩码尚未到达地面，打点计时器工作频率为50Hz.
(1)实验的部分步骤如下：
①在小车上放入砝码，将纸带穿过打点计时器，并连在小车后端，用细绳连接小车和钩码；
②让小车停在打点计时器附近，__________，__________，小车拖动纸带，打点计时器在纸带上打下一列点，____________，取下纸带；
③改变钩码或小车中砝码的数量，更换纸带，重复②的操作.

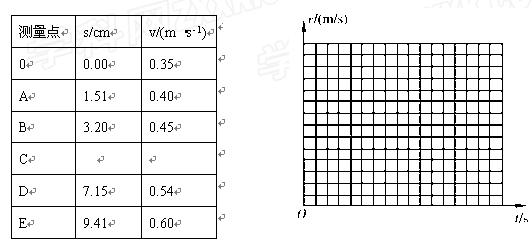

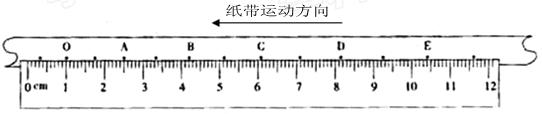

(2)下图是钩码质量为0.03kg、砝码质量为0.02kg时得到的一条纸带，在纸带上选择起始点Ｏ及A、B、C、D和Ｅ五个计数点，可获得各计数点到Ｏ的距离Ｓ及对应时刻小车的瞬时速度v，请将C点的测量结果填在表格中的相应位置.
表1纸带的测量结果
(3)在坐标纸上画出小车的速度－时间图象（以0点为计时起点，竖直坐标以0.30 m/s开始）.
(4)根据速度－时间图象判断小车做的是__________直线运动.
(5)小车的加速度大小为___?___ m·s-2.（小数点后保留两位）
5、实验题 （1）（6分）某同学在做教材上“研究平抛物体的运动”实验中，正确操作、根据实验结果在坐标纸上记下了小球水平抛出后通过的部分位置（见右图）。若坐标纸上每一个小方格的边长均为5 cm，重力加速度g取10 m／sZ，空气阻力不计，则由图可知：小球从A点运动到C点经历的时间为?▲?s，小球的初速度大小为?▲?m/s，小球过B点时的竖直方向分速度大小为?▲?m/s。
（2）（11分）实验室备有如下器材：干电池；电流表A．（量程4 mA，内阻约100Ω）；电流表A2（量程6 mA，内阻未知）；电流表A3（量程0.6 A，内阻未知）；电阻箱R1（0～999.9Ω）；滑动变阻器R2（最大阻值1 kΩ）；保护电阻R3；单刀单掷开关S1和单刀双掷开关S2及若干导线。

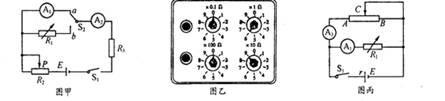

①某同学利用上述部分器材，设计了图甲所示的电路先测量电流表A1的内电阻。他的实验步骤如下：
按照电路图连接好电路后，先将开关S2掷向a，再闭合开关Sl，调节R2，读出此时电流表A2的示数为2.5 mA;然后将开关S2掷向b，保持R2不变，调节电阻箱Ri的阻值，使此时电流表A2的示数仍为2.5 mA。
若此时电阻箱R1各旋钮位置如图乙所示，则电流表A，的内电阻RA1=?▲?Ω?若要把电流表A1改装成量程为2V的电压表，需?▲?Ω（填“串联”或“并联”）一个?▲?Ω的电阻。

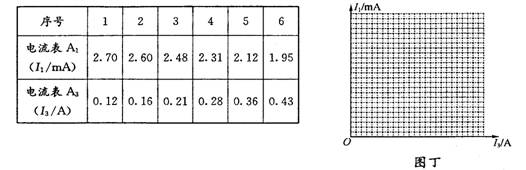

②接着该同学又利用上面的测量结果，把上述部分器材按照图丙所示的电路图连接好电路，进行测量干电池的电动势和内阻的实验。实验中他把电阻箱Ri的阻值调到404.O Q。实验测得的数据如下表所示，请在图丁所示的坐标纸上选择合适的标度，做出相应的实验图线。
该同学测得的干电池的电动势E=?V，内电阻r=?Ω（结果保留三位有效数字）。
