1、选择题 如图所示，虚线框abcd内为一矩形匀强磁场区域，ab=2bc，磁场方向垂直于纸面；实线框a′b′c′d′是一正方形导线框，a′b′边与ab边平行．若将导线框匀速地拉离磁场区域，以W1表示沿平行于ab的方向拉出过程中外力所做的功，W2表示以同样速率沿平行于bc的方向拉出过程中外力所做的功，则（ ）
A．W1=W2
B．W2=2W1
C．W1=2W2
D．W2=4W1
2、简答题 如图甲所示，两根足够长的平行金属导轨MN、PQ相距为L，导轨平面与水平面夹角为α，金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m，导轨处于匀强磁场中，磁场的方向垂直于导轨平面斜向上，磁感应强度大小为B，金属导轨的上端与开关S、定值电阻R1和电阻箱R2相连．不计一切摩擦，不计导轨、金属棒的电阻，重力加速度为g，现闭合开关S，将金属棒由静止释放．
（1）判断金属棒ab中电流的方向；
（2）若电阻箱R2接入电路的阻值为R2=2R1，当金属棒下降高度为h时，速度为v，求此过程中定值电阻R1上产生的焦耳热Q1；
（3）当B=0.40T、L=0.50m、α=37°时，金属棒能达到的最大速度vm随电阻箱R2阻值的变化关系如图乙所示．取g=10m/s2，sin37°=0.60，cos37°=0.80．求定值电阻的阻值R1和金属棒的质量m．
3、填空题 如图所示，两根光滑的金属导轨MN、M′N′平行固定于同一水平面内，导轨间距为l=0.50m，电阻不计．M、M′间接有阻值R=1.6Ω的电阻．金属棒ab垂直于导轨放置．导轨处于磁感应强度B=0.20T、方向竖直向下的匀强磁场中．金属棒ab在外力作用下向右匀速运动，速度v=10m/s，运动过程中金属棒ab与导轨保持良好接触．已知金属棒ab接入电路部分的阻值r=0.40Ω．求：
（1）金属棒ab中电流I的大小和方向；
（2）1min内电阻R上产生的热量Q．

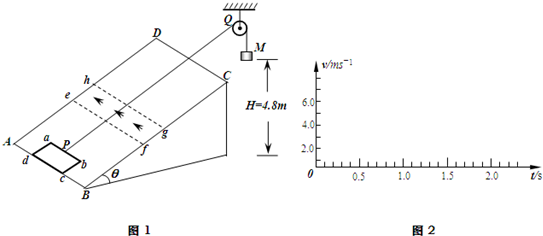

4、简答题 如图1所示，光滑矩形斜面ABCD的倾角θ=30°，在其上放置一矩形金属线框abcd，ab的边长l1=1m，bc的边长l2=0.6m，线框的质量m=1kg，电阻R=0.1Ω，线框通过细线绕过定滑轮与重物相连，细线与斜面平行且靠近；重物质量M=2kg，离地面的高度为H=4.8m；斜面上efgh区域是有界匀强磁场，磁感应强度的大小为0.5T，方向垂直于斜面向上；已知AB到ef的距离为4.2m，ef到gh的距离为0.6m，gh到CD的距离为3.2m，取g=10m/s2；现让线框从静止开始运动（开始时刻，cd边与AB边重合），求：
（1）通过计算，在图2中画出线框从静止开始运动到cd边与CD边重合时（不考虑ab边离开斜面后线框的翻转），线框的速度-时间图象．
（2）线框abcd在整个运动过程中产生的焦耳热．
5、计算题 如图所示，AB是两个同心圆，半径之比RA∶RB=2∶1，A、B是由相同材料，粗细一样的导体做成的，小圆B外无磁场，B内磁场的变化如图所示，求A、B中电流大小之比（不计两圆中电流形成磁场的相互作用）．
