时间:2017-08-07 16:24:37

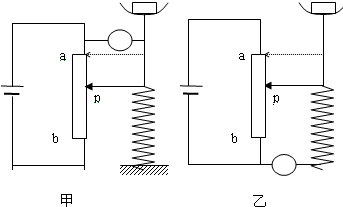

1、简答题 在实验研究课上，王明和夏青两位同学分别设计了如图甲，乙两图所示的电子秤．所用器材相同，电源电动势为E，内阻不计．可变电阻长为L，电阻为R．弹簧导电，劲度系数为k，其电阻不计．连接甲图中的电压表的导线可伸缩自由伸缩．不测量时指针P均在a处（如图中虚线所示）．使电压表的示数与所称的重力对应便成为电子秤．
（1）不称重时，甲，乙两图中的电压表示数分别是多大？
（2）分别写出?对应于甲，乙两种设计，所称重力G与电压表的示数U以及E，k，L的关系式．
（3）比较甲，乙两个电路，哪一个比较好？为什么？
2、简答题 AB两地间铺有通讯电缆，长为L，它是由两条并在一起彼此绝缘的均匀导线组成的，通常称为双线电缆．在一次事故中经检查断定是电缆上某处的绝缘保护层损坏，导致两导线之间漏电，相当于该处电缆的两导线之间接了一个电阻，检查人员经过下面测量可以确定损坏处的位置：
（1）令B端的双线断开，在A处测出双线两端间的电阻RA；
（2）令A端的双线断开，在B处测出双线两端的电阻RB；
（3）在A端的双线间加一已知电压UA，在B端用内阻很大的电压表测出两线间的电压UB．试由以上测量结果确定损坏处的位置．
3、填空题 一个电源在电路断开时的路端电压是10V，短路时通过电源的电流是4A，该电源与阻值是2Ω的电阻相连时，通过电阻的电流是______A，电源的路端电压是______V．
4、选择题 电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图象如图所示,图中U为路端电压,I为干路电流,a、b为图象上的两点,相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为(? )
5、计算题 电动机M和电灯L并联之后接在直流电源上，电动机内阻r′=1Ω，电灯灯丝电阻R=10Ω，电源电动势ε=12V，内阻r=1Q，当电压表读数为10V时，求电动机对外输出的机械功率。
