1、填空题 用如图所示的电路测定一节铅蓄电池的电动势和内阻．因蓄电池的内阻较小，为防止调节滑动变阻器时造成短路，电路中用了一个保护电阻R0．除蓄电池、开关、导线外，可供使用的实验器材还有：
A．电流表A1：量程为0.6A；
B．电流表A2：量程为3A；
C．电压表V1：量程为3V；
D．电压表V2：量程为15V；
E．定值电阻R01（阻值2.0Ω、额定功率5W）
F．定值电阻R02（阻值10Ω、额定功率10W）
G．滑动变阻器R1（阻值范围0～10Ω、额定电流2A）
H．滑动变阻器R2（阻值范围0～200Ω、额定电流1A）
（1）电流表应选用______，定值电阻应选用______，滑动变阻器应选用______．（填写器材前的字母代号）
（2）实验中调节滑动变阻器共测得五组电流、电压的数据，如下表．
| 电流表示数I/A | 0.16 | 0.34 | 0.42 | 0.52 | 0.58 电压表示数U/V 1.90 1.79 1.75 1.69 1.66 |

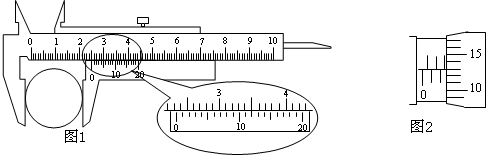

2、简答题 （1）如图1是用游标卡尺测量某金属圆筒外径的示意图，由图中可以读出该圆筒外径的测量值为______cm． 图2是用螺旋测微器测量某金属棒直径的示意图，读出该金属棒直径的测量值为______mm．

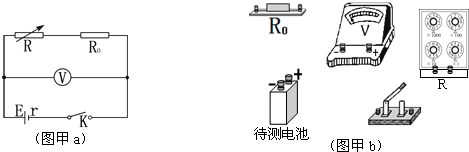

（2）一种供实验使用的小型电池，电动势约为9V，内阻约为40Ω，电池允许最大输出电流为50mA，为了准确测定这个电池的电动势和内阻，用图甲a所示的实验电路进行测量（图中电压表内阻很大，可不考虑它对测量的影响），R为电阻箱，阻值范围为0～9999Ω，R0是保护电阻．
①按实验要求，把图甲b中的实验器材按实验电路图进行正确连线
②实验室里备用的定值电阻有以下几种规格：
A．10Ω，5WB．150Ω，0.5W
C．800Ω，2.5WD．1.2kΩ，1W
实验时，R0应选用______较好．

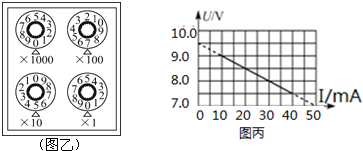

③在实验中当电阻箱调到图乙所示位置后，闭合开关S，电压表示数9.0V，变阻箱此时电阻为______Ω，电路中流过电阻箱的电流为______mA．
④断开开关，调整电阻箱阻值，再闭合开关，读取电压表示数，多次测量后，做出如丙图所示线，则该电池电动势E=______V，内阻r=______Ω．
3、简答题 图中给出器材为：
电源E（电压为12V），木板N（板上从下往上依次叠放白纸、复写纸、导电纸各一张），两个金属条A、B（平行放置在导电纸上，与导电纸接触良好，用作电极），滑线变阻器R（其总阻值小于两平行电极间导电纸的电阻），直流电压表V（量程为6V，内阻很大，其负接线柱与B极相连，正接线柱与探针P相连），开关K．
现要用图中仪器描绘两平行金属条AB间电场中的等势线．AB间的电压要求取为6V．
（Ⅰ）在图中连线，画成实验电路原理图．
（Ⅱ）下面是主要的实验操作步骤，将所缺的内容填写在横线上方．
a．接好实验电路．
b．______．
c．合上K，并将探针P与A相接触．
d．______．
e．用探针压印的方法把A、B的位置标记在白纸上．画一线段连接AB两极，在连线上选取间距大致相等的5个点作为基准点，用探针把它们的位置印在白纸上．
f．将探针与某一基准点相接触，记下电压表读数，在导电纸上移动探针，找出电压表读数与所记下的数值相同的另一点，这一点是此基准点的等势点．用探针把这一点的位置也压印在白纸上．用相同的方法找出此基准点的其它等势点．
g．______，找出其它4个基准点的等势点．取出白纸画出各条等势线．
4、选择题 关于电源和电动势，下列说法中正确的是（ ）
A．电源是能够提供持续电流的装置
B．电源是把其他形式的能转化为电能的装置
C．电源的电动势等于电源没有接入电路时两极的电压
D．电动势的单位和电压的单位相同，都是伏特

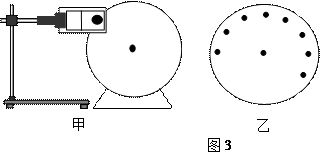

5、计算题 某学习小组设计了如图3甲所示的测量电动机转动角速度的实验装置，半径不大的圆形卡纸固定在电动机的转轴上，在电动机的带动下匀速转动。在圆形卡纸的旁边安装了一个改装了的电火花计时器，具体实验步骤如下：
①使电火花计时器与圆形卡纸保持良好接触；
②启动电动机，使圆形卡纸转动起来；
③接通计时器的开关，使它正常工作；④多打几个卡纸，选取点迹清晰卡纸（如图3乙所示），推导角度的表达式，得出角速度的测量值。
（1）要得到角速度的测量值，还缺少一个必要的测量工具，它是（?）
A．秒表
B．毫米刻度尺
C．圆规
D．量角器
（2）推导角速度的表达式?，各量的物理意义是?。
