1、填空题 （1）如图所示，用多用电表研究光敏电阻的阻值与光照强弱的关系．
①应将多用电表的选择开关置于______挡；
②将红表笔插入______接线孔，黑表笔插入______接线孔（填“+”或“-”）；
③将一光敏电阻接在多用电表两表笔上，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断θ______θ′（填“＜”，“=”或“＞”）；
④测试后应将选择开关置于______档．
（2）有一内阻未知（约25kΩ～35kΩ）、量程未知（约25V～35V），共有30个均匀小格的直流电压表．
某同学在研究性学习过程中想通过上述电压表测量一个多用表中欧姆档的内部电源的电动势，他们从多用电表刻度盘上读出电阻刻度中间值为30．
A．请你将他们的实验电路连接起来，他们在实验过程中，欧姆档的选择开关拨至倍率“×______”．
B．在实验中，某同学读出电压表的读数为U，欧姆表指针所指的刻度为n，并且在实验过程中，一切操作都是正确的，请你导出欧姆表电池的电动势表达式．
2、简答题 某同学要测量一均匀新材料制成的圆柱体的电阻率，步骤如下：
（1）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为______Ω．
（2）该同学想用伏安法更精确地测量其电阻Rx，现有的器材及其代号和规格如下：
待测圆柱体电阻Rx
电流表A（量程0～10mA，内阻约30Ω）
电压表V1（量程0～3V，内阻约10kΩ）
电压表V2（量程0～15V，内阻约25kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R（阻值范围0～15Ω，允许通过的最大电流2.0A）
开关S，导线若干
为使实验误差较小，要求测得多组数据进行分析，请在右框中画出测量的电路图，并标明所用器材的代号．
（3）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，已知圆柱体底面积S=1×10-4?m2，长度L=30Cm，由此可估算此圆柱体材料的电阻率约为ρ=______Ω?m．（保留2位有效数字）
3、简答题 如图所示，两平行金属板带等量异号电荷，两板间距离为d，与水平方向成α角放置，一电量为+q、质量为m的带电小球恰沿水平直线从一板的端点向左运动到另一板的端点，求：
（1）该电场的场强大小及小球运动的加速度大小
（2）小球静止起从一板到达另一板所需时间．

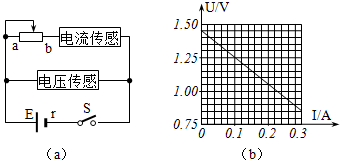

4、简答题 用DIS测量干电池的电动势和内电阻的实验电路如图（a）所示，已知干电池允许的最大供电电流为0.5A．
（1）实验时应选用下列三种滑动变阻器中的______
（A）1000Ω，0.1A?（B）50Ω，2.0A
（C）10Ω，2.0A?（D）50Ω，0.1A
（2）闭合开关S前，滑动变阻器的滑片P应置于______（选填“a”或“b”）端．
（3）根据实验得到的图象如图（b）所示，可求得干电池的电动势和内电阻分别为E=______V，r=______Ω．
5、选择题
（单选）某同学测量一只未知阻值的电阻．他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图所示．为了使多用电表测量的结果更准确，该同学应该进行哪些操作（ ? ）
