1、填空题 有一电流表，其内阻Rg为100Ω，满偏电流Ig为3mA．若要把它改装成量程为6V的电压表，应串联______Ω的电阻；若要把它改装成量程为3A的电流表，应并联______Ω的电阻．
2、实验题 科学实验是人们认识自然的重要手段，电学实验中经常需要测量某负载的电阻。
（1）测电阻的方法有多种，现在有一只标有“220 V 100 W” 灯泡，它正常工作时的电阻为____Ω。若用多用电表中欧姆挡来测量这只灯泡的电阻，则测出的电阻应____灯泡正常工作时电阻（填“大于”“小于”或“等于”），这是因为_______。
（2）请您用下列器材设计一个实验，测定灯泡正常工作时的电阻值。
A．220 V交流电源
B．单刀双掷开关一只
C．电阻箱一只（0~999 Ω，额定电流1A）
D．交流电表一只（0-0.6 A）
E．导线若干
请在方框内画出电路原理图。
3、实验题 为了测量一微安表头A的内阻，某同学设计了如图所示的电路。图中A0是标准电流表，R0和RN分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀开关，E是电池。完成下列实验步骤中的填空：
（1）将S拨向接点1，接通S1，调节________，使待测表头指针偏转到适当位置，记下此时_________的读数I；
（2）然后将S拨向接点2，调节________，使________，记下此时RN的读数；
（3）多次重复上述过程，计算RN读数的________，此即为待测微安表头内阻的测量值。
4、选择题 如图所示，离地H高处有一个质量为m、带电量为+q的物体处于电场强度随时间变化规律为E=E0-kt（E0、k均为大于零的常数，电场水平向左为正方向）的电场中，物体与竖直绝缘墙壁间的动摩擦因数为μ，已知μqE0>mg。t=0时，物体从墙上静止释放，若物体所受的最大静摩擦力等于滑动摩擦力，当物体下滑
后脱离墙面，此时速度大小为
，最终落在地面上。则下列关于物体的运动说法正确的是
[? ]
A．物体克服摩擦力所做的功
?
B．物体与墙壁脱离的时刻为
C．当物体沿墙壁下滑时，物体先加速再做匀速直线运动
D．物体从脱离墙壁到落地之前的运动轨迹是一段直线

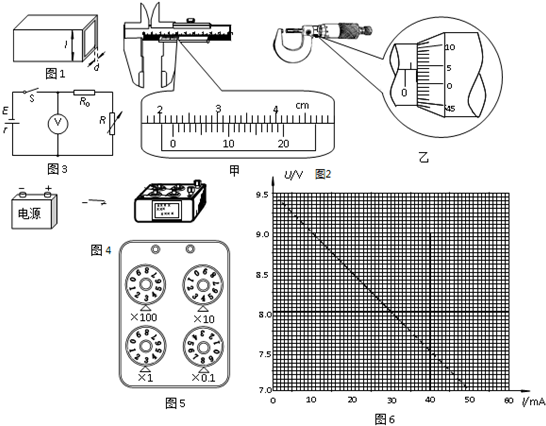

5、简答题 （1）有一根横截面为正方形的薄壁管（如图1所示），用游标为20分度的游标卡尺测量其外部的边长l的情况如图2甲所示；用螺旋测微器测得其壁厚d的情况如图6乙所示．则此管外部边长的测量值为l=______cm；管壁厚度的测量值为d=______mm．
（2）一种电池标称电动势为9V，内电阻约50Ω，允许的最大输出电流为50mA．为了较准确的测量这个电池的电动势和内电阻，可以设计出如图3所示的实验电路，已知实验中所使用的电压表内电阻足够大，可以忽略其对电路的影响；图中R为电阻箱，阻值范围为0～999.9Ω，R0为保护电阻．
①实验室里备用的定值电阻有以下几种规格：
A．10Ω?B．50Ω?C．150Ω?D．500Ω
实验时，R0应选用______较好（填字母代号）．
②按照图3所示的电路图，将图4所示的实物连接成实验电路．
③在实验中，当变阻箱调到图5所示位置后，闭合开关S，电压表的示数为8.70V，此时通过电阻箱的电流为______mA．
④断开开关S，调整电阻箱的阻值，再闭合开关S，读取并记录电压表的示数．多次重复上述操作，可得到多组电压值U和通过电阻箱的电流值I，利用多次读取和计算出的数据，作出如图6所示的图线．根据图线可知，该电池的电动势E=______V，内电阻r=______Ω．
