1、实验题

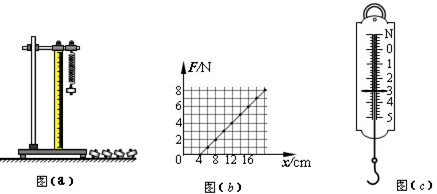

I．某同学利用如图(a)装置做“探究弹簧弹力大小与其长度的关系”的实验。
①在安装刻度尺时，必须使刻度尺保持 状态。
②他通过实验得到如图(b)所示的弹力大小Ｆ与弹簧长度x的关系图线。由此图线可得该弹簧的原长x0= cm，劲度系数k=?N/m。
③他又利用本实验原理把该弹簧做成一把弹簧秤，当弹簧秤上的示数如图(c)所示时，该弹簧的长度x= cm。
Ⅱ．某学习小组为探究导电溶液的电阻在体积相同时，电阻值与长度的关系。选取一根乳胶管，里面灌满了盐水，两端用粗铜丝塞住管口，形成一段封闭的盐水柱。进行了如下实验：
（1）该小组将盐水柱作为纯电阻，粗测其电阻约为几千欧。现采用伏安法测盐水柱的电阻，有如下实验器材可供选择：
A．直流电源：电动势12V，内阻很小，额定电流1A；
B．电流表A1：量程0～10mA，内阻约
；
C．电流表A2：量程0～600mA，内阻约
；
D．电压表V：量程0～15V，内阻约
；
E．滑动变阻器R1：最大阻值；
F．滑动变阻器R2：最大阻值
；?
G．开关．导线等
在可供选择的器材中，应选用的电流表是_______（填“A?1”或“A2”），应该选用的滑动变阻器是________（填“R1”或“R2”）。
（2）根据所选的器材在题给的方框内画出实验的电路图。
（3）握住乳胶管两端把它均匀拉长，多次实验测得盐水柱长度L，电阻R的数据如下表：
| 实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
| 长度L（cm） | 20.0 | 25.0 | 30.0 | 35.0 | 40.0 | 45.0 |
电阻R（ ） | 1.3 | 2.1 | 3.0 | 4.1 | 5.3 | 6.7 |
2、选择题 如图所示的电路中，电源电动势为E，内电阻为r．开关S闭台后，．电灯L1、L2均能发光．现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是（ ? ）
A．电灯L1、L2均变凳
B．电灯L1变亮，L2变暗
C．电流表的示数变小
D．电源的总功率变小

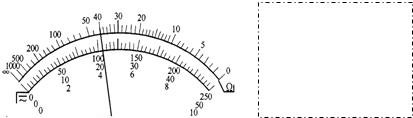

3、填空题 一额定功率为0.01W的电阻，其阻值不详．用欧姆表粗测其阻值结果如图所示（档位上×1K）．现有下列器材，试设计适当的电路，选择合适的器材，较精确地测定其阻值（滑动变阻器的调节要方便）．
A．电流表，量程0～400μA，内阻约150Ω
B．电流表，量程0～10mA，内阻约45Ω
C．电压表，量程0～3V，内阻约6KΩ
D．电压表，量程0～15V，内阻约30KΩ
E．干电池两节，每节电动势为1.5V
F．直流稳压电源，输出电压6V，额定电流3A
G．直流稳压电源，输出电压24V，额定电流0.5A
H．滑动变阻器，0～50Ω，1A
I．滑动变阻器，0～4KΩ，0.1A
J．电键一只，导线若干
①欧姆表测得的电阻值约为______Ω；
②电流表应该选择______，电压表应该选择______，电源应该选择______，滑动变阻器最好选择______（填字母代号）；
③在方框中画出电路原理图．
4、实验题 多用电表是由一块高灵敏度磁电式电流表、选择开关和测量线路组成的，其外形如图所示。在用多用电表测量电阻时，要用到图中的选择开关K和T、S两个部件。请在下述实验步骤中，根据题意要求填空：
A．用小螺丝刀旋动部件______________，使指针对准电流的零刻线；
B．将“红”、“黑”表笔分别插入“+”、“-”插孔；
C．将K旋转到Ω挡“×100"的位置；
D．将两表笔短接，旋动部件______________，使指针对准电阻的零刻线；
E．将两表笔的金属部分分别与被测电阻的两根引线相接，发现指针偏转角度过小。为了得到比较准确的测量结果，还应该进行哪些操作？请将实验步骤补充完整；
F．__________________________________________；
G．__________________________________________；
H．__________________________________________；
I．__________________________________________。
5、简答题 （1）为了测出电源的电动势和内阻，除待测电源和开关、导体以外，配合下列哪组仪器，可以达到实验目的：______
A、一个电流表和一个电阻箱
B、一个电压表、一个电流表和一个滑动变阻器
C、一个电压表和一个电阻箱
D、一个电流表和一个滑动变阻器
（2）、在测电源电动势和内阻的实验中，用电源、电阻箱、电压表连成如实验图10-13所示电路．一位同学记录的6组数据见下表：
| R/Ω | 2.0 | 3.0 | 6.0 | 10 | 15 | 20 U/V 1.30 1.36 1.41 1.48 1.49 1.50 |
