1、简答题 某同学要测量一节旧电池的电动势和内阻，实验器材有一个电压表V、一个电阻箱R、一个1Ω的定值电阻R0，一个开关和导线若干，该同学按如图所示电路进行实验．
测得的数据如下表所示：
| 实验次数 | 1 | 2 | 3 | 4 | 5 U（V） 0.67 1.00 1.33 1.50 1.60 R（Ω） 1.0 2.0 4.0 6.0 8.0 |

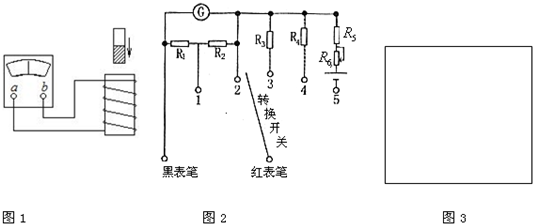

2、简答题 I、某同学用如图1所示装置探究感应电流的方向与引起感应电流的磁场的关系．已知电流从a接线柱流入电流表时，电流表指针右偏．实验时，磁场方向、磁铁运动情况及电流表指针偏转情况都记录在下表中．
（1）由实验1、3得出的结论是______
（2）由实验2、4得出的结论是______
（3）由实验1、2、3、4得出的结论是______
| 实验序号 | 磁场方向 | 磁铁运动情况 | 指针偏转情况 1 向下 插入 右偏 2 向下 拔出 左偏 3 向上 插入 左偏 4 向上 拔出 右偏 |

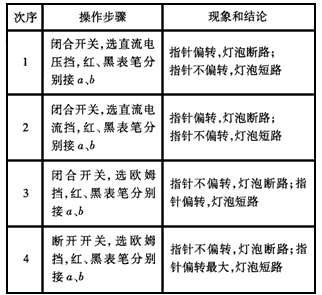

3、选择题 在如图所示的电路中，闭合开关时，小灯泡不亮，已经确定是小灯泡断路或短路引起的，在不能拆开电路的情况下（开关可闭合，可断开），现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故障电路进行了如下检查并作出判断（如下表所示）：
?
以上操作和判断正确的是
[? ]
A．1
B．2
C．3
D．4
4、简答题 在测定金属丝的电阻率的实验中，提供的器材除螺旋测微器、米尺、开关、和若干导线外，还有待测金属丝Rx（阻值约为5Ω左右）、电压表、多用电表、滑动变阻器、电源等．

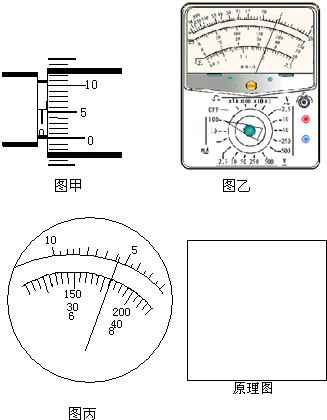

（1）实验时，先用螺旋测微器在金属丝的三个不同位置测直径，如图甲所示为某次测量时的情况，其读数为______mm．
（2）实验时，某同学使用的是多用电表的直流档来测电流，示数如图乙所示，丙图为指针所在区域的放大图，其电流读数应为______A．
（3）用代表电压表，代表多用电表，R代表滑动变阻器，Rx代表被测金属丝等，画出实验原理图．（画在上边方框内）
（4）用能直接测量的物理量来表示金属丝的电阻率ρ．
其表达式ρ=______．
其中各量的含义为______．
5、实验题 现要测量某一电压表V的内阻。给定的器材有：待测电压表V（量程2V，内阻约4kΩ）；电流表mA（量程1.2mA，内阻约500Ω）；直流电源E（电动 势约24V，内阻不计）；固定电阻3个：R1=4000Ω，R2= 10000Ω，R3=15000Ω；电键S及导线若干。要求测量时两电表指针偏转均超过其量程的一半.
（1）试从3个固定电阻中选用1个，与其他器材一起组成测量电路，并在右边的虚线框内画出测量电路的原理图。（要求电路中各器材用题中给定的符号标出）
（2）电路接通后，若电压表读数为U，电流表读数为I，则电压表内阻Rv=____________________。
