1、实验题 “探究功与速度变化的关系”的实验装置如图（甲）所示．当小车在一条橡皮筋作用下弹出时，橡皮筋对小车做的功记为
．当用2条、3条完全相同的橡皮筋并在一起进行第2次、第3次实验时，橡皮筋对小车做的功记为２W，３W。
① 对于该实验，下列说法正确的是
A．必须设法算出每次橡皮筋对小车做功的具体数值
B．每次实验时，橡皮筋拉伸的长度没有必要保持一致
C．放小车的长木板应尽量保持水平
D．先接通电源，再释放小车
② 为了测量小车获得的速度，应选用下面纸带上的?部分进行测量（根据下面所示的纸带回答，并用字母表示）.

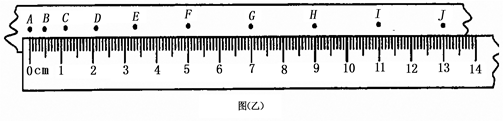

③ 如图乙所示，A、B、C、……I、J是打点计时器在纸带上打出的一系列点，根椐所测得的数据可以求得小车被橡皮筋弹出后获得的最大速度大小为_________m/s.（电源频率为50Hz）
2、实验题 右图为“用DIS（位移传感器、数据采集器、计算机）研究加速度和力的关系”的实验装置。
（1）在该实验中必须采用控制变量法。平衡摩擦后，应保持___________不变，用钩码所受的重力作为___________，用DIS测小车的加速度。
?
（2）改变所挂钩码的数量，多次重复测量。在某次实验中根据测得的多组数据画出a F关系图线（如图所示）。
①分析此图线的OA段可得出的实验结论是?____________________。
②此图线的AB段明显偏离直线，造成此误差的主要原因是（ ）
A．小车与轨道之间存在摩擦
B．导轨保持了水平状态
C．所挂钩码的总质量太大
D．所用小车的质量太大
3、选择题 某缓冲装置可抽象成如图所示的简单模型，图中k1、k2为原长相等，劲度系数不同的轻质弹簧。下列表述正确的是
[? ]
A．缓冲效果与弹簧的劲度系数无关
B．垫片向右移动时，两弹簧产生的弹力大小相等
C．垫片向右移动时，两弹簧的长度保持相等
D．垫片向右移动时，两弹簧的长度不相等
4、实验题 三位同学用不同的器材分别进行如下实验：
小题1:甲同学利用现代信息技术进行DIS实验。如图所示为用DIS测变速直线运动的瞬时速度的装置图，图中①所示的器材为________
A．位移传感器
B．速度传感器
C．运动传感器
D．光电门传感器
小题2:乙同学利用打点计时器在探究小车速度随时间变化的规律时，得到一条如下图所示的纸带。该同学从某点O开始，在纸带上每隔4个点连续取了7个计数点（图中相邻两个计数点间的4个点没有画出）。已知交流电频率50Hz，根据纸带提供的数据可得：打点计时器在打下A点时的速度vA＝______m/s，纸带运动的加速度大小为____________m/s2。（结果均保留两位有效数字）
小题3:丙同学用数码摄像机对平抛运动进行研究，他拍摄并记录了抛物线轨迹的一部分，如图所示。O点不是抛出点，x轴沿水平方向，由图中所给的数据可求出平抛物体的初速度是?m/s 。（g取10m/s2）

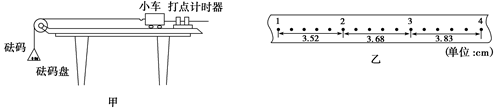

5、实验题 “探究加速度与力、质量的关系”的实验装置如图甲所示．
(1)在平衡小车与桌面之间摩擦力的过程中，打出了一条纸带如图乙所示．计时器打点的时间间隔为0.02 s．从比较清晰的点起，每5个点取一个计数点，量出相邻计数点之间的距离．该小车的加速度a＝________ m/s2.(结果保留两位有效数字)
(2)平衡摩擦力后，将5个相同的砝码都放在小车上．挂上砝码盘，然后每次从小车上取一个砝码添加到砝码盘中，测量小车的加速度．小车的加速度a与砝码盘中砝码总重力F的实验数据如下表：
| 砝码盘中砝码总重力F(N) | 0.196 | 0.392 | 0.588 | 0.784 | 0.980 |
| 加速度a(m·s－2) | 0.69 | 1.18 | 1.66 | 2.18 | 2.70 |
