时间:2017-07-27 11:28:14
1、选择题 将一小段通电直导线垂直磁场方向放入一匀强磁场中，下列图像能正确反映各量间关系的是
[? ]
A.
B.
C.
D.
参考答案：BC
本题解析：
本题难度：一般

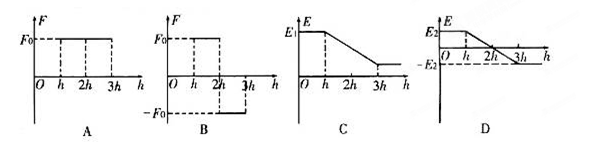

2、选择题 如图所示，两平行光滑导轨竖直固定。边界水平的匀强磁场宽度为h，方向垂直于导轨平面。两相同的导体棒a、b中点用长为h的绝缘轻杆相接，形成“工”字型框架，框架置于磁场上方，b棒距磁场上边界的高度为h，两棒与导轨接触良好。保持a、b棒水平，由静止释放框架，b棒刚进入磁场即做匀速运动，不计导轨电阻。则在框架下落过程中，a棒所受轻杆的作用力F及a棒的机械能E随下落的高度h变化的关系图象，可能正确的是
参考答案：BCD
本题解析：框架在进入磁场前做自由落体运动，轻杆对a作用力为零，b进入磁场后，框做匀速运动，a处于平衡状态，杆对a的作用力F=mg，方向向上，当框架下落2h，a棒进入磁场后，a受到轻杆的作用力大小等于重力，方向向下，故A错误，B正确；
C、框架进入磁场前做自由落体运动，机械能守恒，机械能不变，线框进入磁场后做匀速直线运动，动能不变，重力势能减小，机械能减少，框架完全离开磁场后，只受重力作用，机械能守恒，由于零重力势能点不确定，故CD都正确；故选：BCD．
考点：机械能守恒定律；电磁感应现象及楞次定律.
本题难度：困难
3、实验题 2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”救应的物理学家。材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度。
若图1为某磁敏电阻在室温下的电阻一磁感应强度特性曲线，其中RB、R0分别表示有、无磁场时磁敏电阻的阻值。为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值RB。请按要求完成下列实验。
?
参考答案：（1）
（2）1500，0.85～0.90
（3）阻值随B的增大非线性增大，阻值与B的方向无关
本题解析：
本题难度：困难
4、选择题 关于磁场，下面说法中正确的是：（?）
A．最早发现通电导线周围存在磁场的科学家是法拉第
B．磁感线可以用细铁屑来模拟显示，因而是真实存在的
C．磁场中某一点磁感应强度的方向，与小磁针静止时N极在该点的受力方向相同
D．若在某区域内通电导线不受磁场力的作用，则该区域的磁感应强度一定为零
参考答案：C
本题解析：最早发现电生磁的科学家是奥斯特，因此A错。磁感线只是用来借鉴描述磁场强弱的虚拟的线，该线某点的切线方向代表磁场方向，所以B错。在磁场中规定小磁针静止时N所指的方向或者N极的受力方向即为该点磁场方向，因此C对。在磁场中，若电流元方向与磁场方向平行，不会受到安培力，因此，不受磁场力作用也许是因为与磁场方向平行，不能说明磁场强度一定为零，D错
点评：此类题型考察了磁场的相关性质。磁场与电场具有很多雷同之处，例如都可以用虚拟的线来间接反映场的分布等。
本题难度：简单
5、计算题 如图所示，两足够长平行光滑的金属导轨MN、PQ相距为L，导轨平面与水平面夹角θ＝30°，导轨电阻不计。磁感应强度为B=2T的匀强磁场垂直导轨平面向上，长为L=0.5m的金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨电接触良好，金属棒ab的质量m=1kg、电阻r=1Ω。两金属导轨的上端连接右端电路，灯泡电阻RL＝4Ω，定值电阻R1＝2Ω，电阻箱电阻R2＝12Ω，重力加速度为g="10" m/s2，现闭合开关，将金属棒由静止释放，下滑距离为s0=50m时速度恰达到最大，试求：
（1）金属棒下滑的最大速度vm；
（2）金属棒由静止开始下滑2s0的过程中整个电路产生的电热Q。
参考答案：（1）30m/s（2）50J
本题解析：（1）当金属棒匀速下滑时速度最大，设最大速度为vm，达到最大时，则根据平衡条件有
mgsinθ=F安
又 F安=ILB，
，E=BLvm
R总=R1+r+
6Ω
联立解得最大速度：vm=30m/s
（2）由能量守恒知，mg?2S0sin30°=Q+
mvm2
解得，Q=50J
考点：法拉第电磁感应定律；能量守恒定律；
本题难度：困难
