1、简答题 大量实验表明，通过由某一金属氧化物制成的棒中的电流I遵循I=kU3的规律（其中U表示棒两端的电势差，式中k=0.02A/V3）．现将该棒与一个遵从欧姆定律的电阻器串连在一起后，接在一个内阻可以忽略、电动势E=6.0V的电源上．当串连的电阻器阻值R1是多少时，电路中的电流为0.16A？
2、选择题 在图所示的电路中，电源的内电阻r＝1Ω，外电路电阻R＝9Ω，闭合开关后，电流表的示数I＝0.3A，电流表的内阻不计。电源的电动势E应等于（?）
A．1V
B．2V
C．3V
D．5V
3、计算题 ( 10 分）如图所示，R3=0.5
，S断开时，两表读数分别为0.4A和2.4V,? S闭合时，它们的读数分别变化了0.3A和0.3V
求
(1)? R1、R2的阻值
(2)?电源的电动势和内阻（两表均视为理想表）．

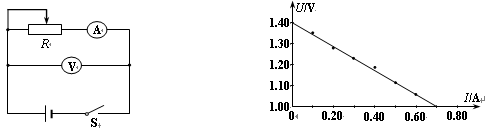

4、实验题 如图所示，用该实验研究闭合电路的欧姆定律，开关闭合前滑动变阻器R的滑片滑到 （填“左侧”或“右侧”），根据实验测得的几组I、U数据作出U—I图象如图所示，由图象可确定：该电源的电动势为 V，电源的内电阻为 Ω（结果保留到小数点后两位）。
5、选择题 如右图所示电路，开关S原是闭合的，当R1、R2的滑片刚好处于各自的中点位置时， 处于真空中的电容器C的两个水平极板间的带电尘埃P恰好处于静止状态．下列做法中能使尘埃P加速向上运动的是
A．把R1的滑片向左移动
B．把R2的滑片向左移动
C．把R2的滑片向右移动
D．把开关S断开
