时间:2017-07-17 08:31:39
1、计算题 如图所示的电路中，电源电动势为
，内电阻为
，电动机线圈电阻为
。若开关闭合后通过电源的电流为3A，试求：
（1）
上消耗的电功率；
（2）电动机的输出功率。
参考答案：解：（1）
（2）
，
，
以上三式联立可求得：
所以
＝6×2W－22×0.5W＝10W
本题解析：
本题难度：一般

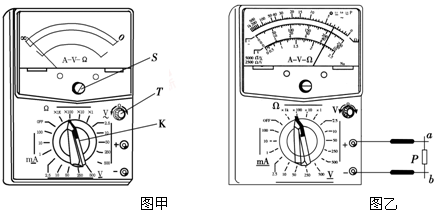

2、实验题 用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
（1）请根据下列步骤完成电阻测量：
①旋动部件________，使指针对准电流的“0”刻度线。
②将K旋转到电阻挡“×100”位置。
③将插入“＋”、“ ”插孔的表笔短接，旋动部件______，使指针对准电阻的“0”刻度线。
（2）将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图乙所示。则通过P的电流方向是________（选填“a→b”或“b→a”），为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需重新调零，再进行测量。
参考答案：（1）S； T。 （2）b→a； ×10
本题解析：（1）①首先要对表盘机械校零，所以旋动部件是S．③欧姆表选档后要进行欧姆调零，将“十“、“ “插孔的表笔短接，旋动部件T，让表盘指针指在最右端零刻度处．（2）表盘上的负极接欧姆表内部电源的负极，所以通过P的电流方向是b到a；图 乙中指针偏转角度太大，为了得到比较准确的测量结果，必须将指针在中间刻度附近，所以要将倍率调小．
考点：多用电表测量电阻
本题难度：一般
3、计算题 (15分)如图14(a)所示为某电阻R随摄氏温度t变化的关系图象，图中R0表示0℃时的电阻值，k表示图线的斜率．若用该电阻与电池(电动势为E，内阻为r)、电流表(满偏电流为Ig、内阻为Rg)、滑动变阻器R′串联起来，连接成如图(b)所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，于是就得到了一个简单的“电阻温度计”．
(1)使用“电阻温度计”前，先要把电流表的刻度改为相应的温度值，若温度t1＜t2其对应的电流分别为I1、I2，则I1、I2谁大？
(2)若该“电阻温度计”的最低适用温度为0℃，即当温度为0℃时，电流表恰好达到满
偏电流Ig，则变阻器R′的阻值为多大？
(3)若保持(2)中电阻R′的值不变，则电流表刻度为I时所对应的温度t为多大？
(4)将电流表刻度盘换为温度刻度盘，刻度均匀吗？
参考答案：(1)I1大 (2)
－R0－Rg－r
(3)t＝
?(
－
) (4)不均匀
本题解析：(1)由图(a)可知温度越高，电阻R越大，对应电路中的电流越小，故I1＞I2
(2)由闭合电路欧姆定律得：Ig＝
得：R′＝－R0－Rg－r
(3)由图(a)得R＝R0＋kt
再由闭合电路欧姆定律得：
I＝
解之得：t＝?(－)
(4)由t＝?(－)可知t与I不是一次线性关系，故刻度不均匀．
本题难度：一般
4、填空题 光敏电阻是由半导体材料制成的，受到光照射时，其导电性能显著增强；它的灵敏度高，制造工艺简单，广泛应用于自动控制电路中．将其与电磁继电器结合，就可用来自动控制街道路灯的开与关．图中所示是自动控制路灯的工作原理图，我们希望环境光照暗到一定程度时，路灯能点亮．电阻R1、R2之一是光敏电阻，另一只是定值电阻．当放大电路的输入端电压升高到某一值，使经过继电器J的电流增大到受继电器控制的电键S闭合，路灯就被点亮，则：
（1）电阻______（选填：“R1”或“R2”）是光敏电阻；
（2）如果路灯开关自动接通时天色还比较亮，为了让路灯在天色更暗时才自动接通开关，应使定值电阻的阻值______（选填：“增加”或“减小”）．
参考答案：（1）由自动控制路灯的工作原理图，当光照暗到一定程度时，路灯能点亮．当放大电路的输入b端电压升高至某一值时，使经过继电器J的电流增大到受继电器J控制的电键S闭合，路灯就点亮．当R1是光敏电阻时，若无光照其阻值变大，从而使a端的电压升高，最终将路灯点亮．
（2）若要降低电路的灵敏度，即当光很弱时路灯才可以点亮．即电阻R2阻值较大时，b端的电压才升高到某一值，说明定值电阻的阻值变大了．
故答案为：R2 ；增大．
本题解析：
本题难度：一般
5、选择题 在如图所示电路中，当变阻器R3的滑动头P向下移动时，（ ）
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数变小，电流表示数变小
参考答案：当滑片向下移动时，滑动变阻器接入电阻增大，则电路中总电阻增大，则由闭合电路欧姆定律可得，电路中总电流减小，故内压减小；因此路端电压增大，故电压表示数变大；
将R1等效为内阻，则可知并联部分电压一定增大，故流过R2的电流增大，因总电流减小，故电流表示数减小；故A正确，BCD错误；
故选A．
本题解析：
本题难度：一般
