1、实验题 为了测定一节干电池的电动势和内阻,实验室中准备了下列器材：
待测干电池E（电动势约1.5V，内阻约1.0Ω）
电流表G（满偏电流3mA，内阻10Ω）
电流表A（量程0~0.60A，内阻约0.10Ω）
滑动变阻器R1（0~20Ω，2A）
滑动变阻器R2（0~100Ω，1A）
定值电阻R3=990Ω，开关S和导线若干
①小明同学在某一次的测量过程中两电流表的指针偏转如图所示,则电流表A的读数为______A,电流表G的读数为______mA
②请在方框中画出他的实验电路图。(标明所选仪器的符号)

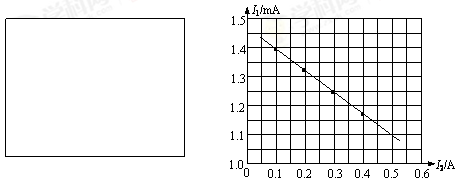

③右下图为小明根据实验数据作出的I1-I2图线（I1为电流表G的示数，I2为电流表A的示数），由该图线可得：被测干电池的电动势E=______V，内阻r=______Ω。
2、选择题 用两只完全相同的电流表,分别改装成一只量程为5V和一只量程为10V的电压表V1和V2,将它们串联起来接入电路中,如图所示,关于两只电表，说法正确的是( )
A．偏转角相同
B．偏转角不相同
C．示数相同
D．示数不相同
3、实验题 如图所示,是用来做电磁感应实验装置的示意图,当闭合开关S时,发现电流表的指针向左偏转一下后,又回到中央位置.现继续进行实验
（1）把原线圈插入副线圈的过程中,电流表的指针将 (填“向左偏”或“向右偏”或“在中央位置”) .
(2)把原线圈插入副线圈后电流表的指针将(填“向左偏”或“向右偏”或“在中央位置”)
(3)原、副线圈保持不动,把变阻器滑动片P向右移动过程中,电流表的指针将 (填“向左偏”或“向右偏”或“在中央位置不动”)
4、实验题 (8分)某同学利用图(a)所示装置进行DIS实验来测绘小灯泡的U-I特性曲线，画出小灯泡的U-I特性曲线如图(b)。请完成下列问题：
(1)电路图(a)中“A传感器”是_________传感器，“B传感器”是_________传感器；
(2)由图(b)可知，小灯泡灯丝电阻的变化规律是：阻值随电流的增大而_____________；
(3)现将该小灯泡与一阻值为2Ω的定值电阻串联后接在电动势为3.0V，内阻为1Ω的电源两端，电路中的电流约为______________A。
5、实验题 某同学对实验室的一个多用电表中的电池进行更换时发现，里面除了一节1．5 V的干电池外，还有一个方形的电池（层叠电池）．为了测定该电池的电动势和内电阻，实验室中提供有下列器材：
A．电流表G（
