1、实验题 （10分）利用如图甲所示的电路测量某种电阻丝材料的电阻率，所用电阻丝的电阻约为20 Ω。带有刻度尺的木板上有a和b两个接线柱，把电阻丝拉直后固定在接线柱a和b上。在电阻丝上夹上一个带有接线柱c的小金属夹，沿电阻丝移动金属夹，可改变其与电阻丝接触点P的位置，从而改变接入电路中电阻丝的长度。可供选择的器材还有：
电池组E（电动势为3.0 V，内阻约1 Ω）；
电流表A1（量程0～100 mA，内阻约5 Ω）；
电流表A2（量程0～0.6 A，内阻约0.2 Ω）；
电阻箱R（0～999.9 Ω）；
开关、导线若干。
实验操作步骤如下：
A．用螺旋测微器在电阻丝上三个不同的位置分别测量电阻丝的直径；
B．将选用的实验器材，按照图甲连接实验电路；
C．调节电阻箱使其接入电路中的电阻值较大；
D．将金属夹夹在电阻丝上某位置，闭合开关，调整电阻箱的阻值，使电流表满偏，然后断开开关。记录电阻箱的电阻值R和接入电路的电阻丝长度L；
E．改变金属夹与电阻丝接触点的位置，闭合开关，调整电阻箱的阻值，使电流表再次满偏。重复多次，记录每一次电阻箱的电阻值R和接入电路的电阻丝长度L；
F．断开开关，整理好器材。
①某次测量电阻丝直径d时，螺旋测微器示数如图乙所示，则d＝________mm；
②实验中电流表应选择______（填“A1”或“A2”）；
③用记录的多组电阻箱的阻值R和对应的接入电路中电阻丝长度L的数据，绘出了如图丙所示的R
参考答案：
本题解析：
本题难度：一般
2、选择题 用伏安法测电阻时，待测电阻大约是10欧，电流表的内阻是1欧，电压表的内阻是5千欧，则：（ ）
A．用电流表外接法，此时测量值比真实值大
B．用电流表外接法，此时测量值比真实值小
C．用电流表内接法，此时测量值比真实值大
D．用电流表内接法，此时测量值比真实值小
参考答案：B
本题解析：
,用电流表外接法，误差较小，测量值为电压表与待测电阻并联后的阻值，小于真实值，B对。
本题难度：一般
3、选择题 、将三个不同的电源的U－I图线画在同一坐标中，如图所示，其中1和2平行，它们的电动势分别为E1、E2、E3，则它们之间的关系是（ ）
A．E1＝E2＞E3
B．E1＞E2＞E3
C．E1＞E2＝E3，
D．E1＝E2＜E3
参考答案：C
本题解析：答案应选C
电源的路端电压等于电动势减去内电压，即U=E-Ir，即路端电压与电流为线性关系，可以得到图象，图象的纵轴截距表示电源的电动势．
解答：解：电源的路端电压等于电动势减去内电压，即U=E-Ir；
作出U-I图象，图象的纵轴截距表示电源的电动势，故E1＞E2=E3；
故选C．
点评：本题关键要明确电源的路端电压与电流的关系，然后根据关系公式得到U-I图象，要明确图象的纵轴截距、横轴截距、斜率的物理意义
本题难度：简单

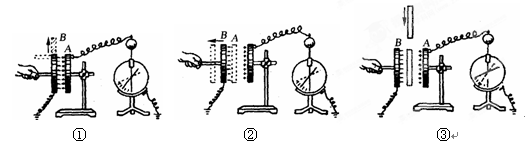

4、实验题 如下图所示是定性研究平行板电容器的电容与结构之间的关系的装置，平行板电容器的A板与静电计相连，B板和静电计金属壳都接地。给平行班电容器充电后，电量不变时；(以下空内选填“变大”、“变小”或“不变”)
【小题1】指出下列三个图所示的情况下，静电计指针的偏转变化情况：
①正对面积减小时，静电计指针的偏转 ；
②板间距离增大时，静电计指针的偏转 ； ③插入电介质时，静电计指针的偏转 。
【小题2】实验说明平行板电容器的电容与正对面积、板间距离，电介质的介电常数之间的关系为：电容随极板正对面积的 、极板间距的 、介质介电常数的 而变大。
参考答案：
【小题1】变大、变大、变小
【小题2】变大、变小、变大
本题解析：略
本题难度：一般
5、实验题 某同学在利用如题22-1图所示装置验证机械能守恒定律实验中，按照正确的操作步骤，通过打点计时器打出了一张纸带，如题22-2图所示，并测得纸带上连续相邻计数点A、B、C、D间的距离为x1、x2、x3，已知两相邻计数点的时间间隔为Z由此可得：
①B、C两点对应重锤的速度大小为：vB= ;vC= 。
②若要验证BC过程重锤的机械能是否守恒，则还需知道的物理量是 。
（2）利用如题22-3图所示电路图探究电源电路，
①请根据电路题22-3图，用笔画线代替导线将题22-4图中的实验器材连接成实验电路，
②根据正确的连接电路和实验操作，调节滑动变阻器R，测量了多组对应的电流表和两个电压表的读数，作出相应的U—I，图像如题22-5图所示，据此回答下列问题：
电源的电动势E= V，电源的内阻r=
，定值电阻R0= ，该电路能使电源达到的最大输出功率P= W.
参考答案：（1）①
（2分）
（2分）②当地重力加速度g（3分）
（2）①实物连线图略（3分）②E= 4.0 V（2分） r= 4.0 ?（2分）
R0= 8.0 ?（2分）
=
W（3分）
本题解析：（1）① （2分）（2分）②当地重力加速度g（3分）（2）①实物连线图略（3分）②E= 4.0 V（2分） r= 4.0 ?（2分）
R0= 8.0 ?（2分）=W（3分）
