1、简答题 Ⅰ、根据有关实验，回答问题：
（1）如图（甲）中螺旋测微器读数为______mm
（2）探究小车加速度与外力、质量关系的实验装置如图（乙）所示．把带有滑轮的长木板左端垫高，在没有牵引的情况下让小车拖着纸带以一定的初速度沿木板运动，打点计时器在纸带打出一行小点，如果______，就说明摩擦力和小车重力沿木板向下的分力平衡．
（3）某同学在做验证机械能守恒定律的实验中，使用50Hz交变电流作电源，在打出的纸带上选择5个计数点A、B、C、D、E，相邻两个计数点之间还有4个点没有画出，他测量了C点到A点、和E点到C点的距离，如图（丙）所示．则纸带上C点的速度vC=______m/s，重物的加速度为______m/s2．（结果保留两位有效数字）
Ⅱ、用电流表和电压表测电池的电动势和内电阻，提供的器材如图所示
（1）用实线代表导线把图（甲）所示的实物连接成测量电路．（两节干电池串联作为电源，图中有部分线路已连接好）
（2）图（乙）中的6个点表示实验中测得的6组电流I、电压U的值，按照这些实验值作出U-I图线，由此图线求得的电源电动势E=______v，内电阻r=______Ω．（结果保留小数点后两位数字）

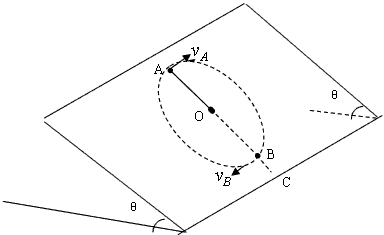

2、计算题 如图所示，在倾角为
的光滑斜面上，有一长为
的细线，细线的一端固定在O点，另一端拴一质量为
的小球，现使小球恰好能在斜面上做完整的圆周运动，已知O点到斜面底边的距离
。求：
（1）小球通过最高点
时的速度
；
（2）小球通过最低点
时，细线对小球的拉力；
（3）小球运动到
点或
点时细线断裂，小球沿斜面滑落到斜面底边时到
点的距离若相等，则
和
应满足什么关系。
3、选择题 一个质量为m的质点，只在外力F和重力的作用下，由静止开始斜向下做匀加速直线运动，加速度方向与水平方向成角θ。为使质点机械能保持不变，F的大小必须等于
[? ]
A．mg
B．mgsinθ
C．mgtanθ
D．mgcosθ
4、填空题 在验证机械能守恒定律的实验中，已知电源的频率为50Hz，g=10m/s2，测出所用重物的质量m=1.00kg，实验中得到一条点迹清晰的纸带，并把第一个点记作O（速度为零），另选纸带上连续的4个点A、B、C、D作为测量点，经测量知道A、B、C、D各点到O点的距离分别为62.99cm、70.18cm、77.76cm、85.78cm，根据以上数据，可知重物由O点运动到C点，重力势能的减少量为______J，动能的增加量为______J（取3位有效数字）．
5、简答题 现要通过实验验证机械能守恒定律．实验装置如图所示：水平桌面上固定一倾斜的气垫导轨；导轨上A点处有一带长方形遮光片的滑块，其总质量为M，左端由跨过轻质光滑定滑轮的细绳与一质量为m的砝码相连；遮光片两条长边与导轨垂直；导轨上B点有一光电门，可以测试遮光片经过光电门时的挡光时间t，用d表示A点到导轨低端C点的距离，h表示A与C的高度差，b表示遮光片的宽度，s表示A，B两点的距离，将遮光片通过光电门的平均速度看作滑块通过B点时的瞬时速度．用g表示重力加速度．若将滑块自A点由静止释放，则在滑块从A运动至B的过程中，滑块、遮光片与砝码组成的系统重力势能的减小量可表示为______．动能的增加量可表示为______．若在运动过程中机械能守恒，
| 1 t2 |
| 1 t2 |
