1、填空题 如图所示，单匝矩形闭合导线框abcd全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，电阻为R。线框绕与cd边重合的竖直固定转轴以角速度ω匀速转动，线框中感应电流的有效值I=____________。线框从中性面开始转过
的过程中，通过导线横截面的电荷量q=____________。
2、选择题 在我们的生活中所使用电能一般以交流电居多，关于交流电下列说法正确的是
[? ]
A．交流电器设备上所标的电压和电流值是交流电的峰值
B．用交流电流表和电压表测定的读数值是交流电的瞬时值
C．给定的交流数值，在没有特别说明的情况下是指有效值
D．跟交变电流有相同的热效应的直流电的数值是交流电的有效值
3、填空题 如图所示，图(a)和图(b)分别表示正弦脉冲波和方波的交变电流与时间的变化关系。若使这两种电流分别通过两个完全相同的电阻，则经过1 min的时间，两电阻消耗的电功之比W甲：W乙为____。

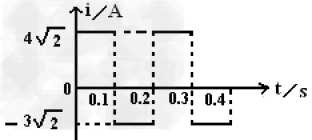

4、填空题 如图表示一交流电的电流随时间变化的图象。此交流电流的有效值为?A
5、选择题 电阻R1、R2与交流电源按照如图甲所示方式连接，R1＝10 Ω，R2＝20 Ω.合上开关S后，通过电阻R2的正弦交变电流i随时间t变化的情况如图乙所示．则 ( )．
A．通过R1的电流有效值是0.6 A
B．R1两端的电压有效值是6 V
C．通过R2的电流最大值是1.2
A
D．R2两端的电压最大值是6V
