1、简答题
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060407/myrozbdvvx3.gif\" style=\"vertical-align:middle;\">
在图示电路中，已知交流电源电压u=200sin10πt V，电阻R=\"10\" Ω，则电流表和电压表读数分别为多大？

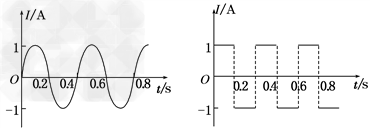

2、选择题 两只相同的电阻，分别通以正弦形的交流电和方波形的交流电。两种交流电流的最大值相等，如图所示。在正弦形交流电的一个周期内，正弦形的交流电在电阻上产生的焦耳热Q1与方波形交流电在电阻上产生的焦耳热Q2之比Q1/Q2等于
![]()
600)makesmallpic(this,600,1800);\' style=\"WIDTH: 370px; HEIGHT: 128px; VERTICAL-ALIGN: middle\" src=\"http://www_php168_com/91files/2016060407/wthn0tyg0pe.png\">
[? ]
A．3∶1?
B．1∶2
C．2∶1?
D．4∶3
3、选择题 下列数据不属于交流电有效值的是
A.交流电表的的读数
B.家庭电路中灯泡的额定电压
C.电容器的耐压值
D.保险丝的额定电流
4、选择题 图示为一交变电流随时间变化的图象，则此交变电流的有效值是
![]()
600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060407/bk5k4dgrqll.gif\">
[? ]
A．
![]()
600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060407/x441tvn1nik.gif\">
B．4.5A
C．
![]()
600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060407/h13om1rdstz.gif\">
D．
![]()
600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060407/eaeyep00vad.gif\">
5、填空题 交流发电机产生的感应电动势瞬时值为e＝Emsinωt ，若发电机的转速和线圈的匝数都增加到原来的两倍时，产生的感应电动势的瞬时值为 。
