时间:2017-03-05 17:31:50

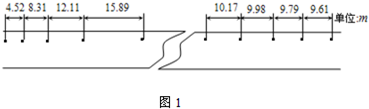

1、简答题 Ⅰ、某同学为估测摩托车在水泥路上行驶时所受的牵引力，设计了下述实验：将输液用500ml的玻璃瓶装适量水后，连同输液管一起绑在摩托车上，调节输液管的滴水速度，刚好每隔1.00s滴一滴．该同学骑摩托车，先使之加速至某一速度，然后熄火，让摩托车在同一路面上沿直线滑行．如图1为某次实验中水泥路面上的部分水滴（左侧为起点）设该同学质量为50kg，摩托车质量为150kg，g=10m/s2．根据该同学的实验结果可估算（空气阻力不计，保留三位有效数字）
①骑摩托车加速时的加速度大小为______，
②摩托车加速时的牵引力大小为______．
Ⅱ、在“测量金属丝的电阻率”的实验中：
（1）已知电阻丝的电阻约为10Ω，现备有下列器材供测量该电阻丝的电阻时选用，应选用的器材有______（只填代号）
A、量程是0～0.6A，内阻是0.5Ω的电流表
B、量程是0～3A，内阻是0.1Ω的电流表
C、量程是0～3V，内阻是6KΩ的电压表
D、量程是0～15V，内阻是30KΩ的电压表
E、阻值为0～1KΩ，额定电流为0.5A的滑动变阻器
F、阻值为0～20Ω，额定电流为2A的滑动变阻器
G、蓄电池（6V）
H、开关一个，导线若干

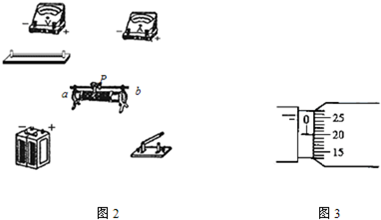

（2）请根据现有器材，设计最佳实验电路，并连接好如图2的电路实物图；
（3）实验的主要步骤如下：
①首先他们使用螺旋测微器测量金属丝的直径，用螺旋测微器在金属丝不同位置测出金属丝的直径d各三次求平均值．
某次示数如图3所示．金属丝的直径是______mm．
②用毫米刻度尺测量______的长度，反复测量3次，求出其平均值l．
③断开开关，将实验器材连接成实验电路，
④闭合开关，调节______，使电流表和电压表有合适的示数，读出并记下这组数据．
⑤改变滑动变阻器的滑键位置，重复进行实验，测出6组数据，并记录在表格中．
⑥断开电键S，求出导线电阻R的平均值．
（4）试用测得的R、l、d值写出电阻率计算表达式：______
2、计算题 有一电阻Rx，其阻值在100～200Ω之间，额定功率为0.25W。要用伏安法较准确地测量它的阻值，实验器材有：
安培表A1，量程为50mA，RA1=100Ω
安培表A2，量程为1A，RA2=20Ω
电压表V1，量程为5V，RV1=10kΩ
电压表V2，量程为15V， RV2=30kΩ?
变阻器R1，变阻范围0～20Ω ，2A
变阻器R2，变阻范围0～1000Ω，1A
9V电源，电键，导线。
⑴实验中应选用的电流表、电压表、变阻器分别是：?。?
⑵画出所用实验电路图。
3、填空题 如图所示，（甲）、（乙）两个电路，都是由同一个灵敏电流表G和一个变阻器R组成，下列说法正确的是①（甲）表是______，R增大时量程______；②（乙）表是______，R增大时量程______．
4、简答题 现有一种特殊的电池，它的电动势E恒定，内阻r较大．为了测定这个电池的电动势和内电阻，某同学利用如图甲所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，改变电阻箱的阻值，记录电压表示数，得到如图乙所示图线．
（1）图线中斜率的物理意义是______，截距的物理意义是______．由斜率与截距可以求得E=______V，r=______Ω．
（2）若实验中电压表内阻的影响不能忽略，则由上述图线求得的电动势将比真实值______（填“偏大”、“不变”或“偏小”）求得的内阻将比真实值______（填“偏大”、“不变”或“偏小”），并简要说明理由（写出必要的计算式）：______．
5、简答题 在用多用电表欧姆档测量电阻的实验中：（1）下列进行调零操作和观察的合理顺序是______（填字母序号）
A．将两表笔分开；
B．短接两表笔；
C．旋动欧姆调零旋钮；
D．使指针偏转到零欧姆处．
（2）当测量一电阻时，把选择开关扳到“×10挡”，经过正确操作，但发现指针偏转角很小，为了能较准确地测出该电阻的阻值，将选择开关扳至______档（选填“×100挡”或“×1挡”），然后重新进行了欧姆调零，测量时表盘的示数如图所示，则所测电阻的电阻值为______Ω．
