时间:2017-03-05 16:34:54
1、选择题 如图所示，同一平面内的三条平行导线串有两个电阻R和r，导体棒PQ与三条导线接触良好；匀强磁场的方向垂直纸面向里，导体棒的电阻可忽略，当导体棒向左滑动时，下列说法正确的是（ ? ）
A．流过R的电流为由d到c，流过r的电流为由b到a
B．流过R的电流为由c至d，流过r的电流为由b到a
C．流过R的电流为由d到c，流过r的电流为由a到b
D．流过R的电流为南c到d，流过r的电流为由a到b

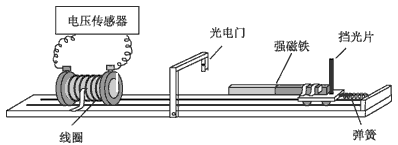

2、实验题 某学习小组的学生利用线圈、强磁铁、光电门传感器、电压传感器等器材，研究“线圈中感应电动势大小与磁通量变化快慢的关系”。在探究线圈感应电动势E与时间△t的关系时，他们把线圈和光电门传感器固定在水平光滑轨道上，强磁铁和挡光片固定在运动的小车上，实验装置如图所示。
当小车在轨道上运动经过光电门时，光电门会记录下挡光片的挡光时间△t，同时小车上的强磁铁插入线圈中，接在线圈两端的电压传感器记录线圈中产生的感应电动势E的大小（E近似看成恒定）。调节小车末端的弹簧，小车能够以不同的速度从轨道的最右端弹出。下表是小组同学进行多次测量得到的一系列感应电动势E和挡光时间△t。
（1）由实验装置可以看出，实验中每次测量在△t时间内磁铁相对线圈运动的距离都相同，这样可以实现控制____________不变；
（2）为了探究感应电动势E与△t的关系，请你根据表格中提供的信息提出一种处理数据的方案。（写出必要的文字说明）
3、选择题 如图所示，将一个矩形线圈ABCD放入匀强磁场中，若线圈平面平行于磁感线，则下列运动中，哪些在线圈中会产生感应电流（ ）
A．矩形线圈做平行于磁感线的平移运动
B．矩形线圈做垂直于磁感线的平移运动
C．矩形线圈绕AB边转动
D．矩形线圈绕BC边转动
?
4、选择题 有一类物理量的大小等于另一类物理量随时间的变化率或与该变化率成正比，下列物理量的组合中能满足这一关系的是
[? ]
A.加速度与力
B.功与动能?
C.弹力与弹簧的伸长量
D.感应电动势与磁通量
5、选择题 在一起的线圈?A?与?B?如图甲，当给线圈?A?通以图乙电流（规定由a进入?b?流出为电流正方向）时，则线圈B两端电压变化图为（ ）
A．
B．
C．
D．
