1、实验题 （9分）用如图所示的装置做实验，研究“在物体质量不变时，其加速度与合外力的关系”。
（1）实验中用打点计时器在纸带上打出一系列点迹如图，相邻点迹之间的时间间隔均为T，则物块的加速度a= ；
（2）若用钩码m的重力表示小车M所受的合外力，需满足 ，满足此条件做实验时，得到一系列加速度a与合外力F的对应数据，画出a-F关系图象，如图所示，由图象可知，实验操作中不当之处为 ；小车的质量为 kg;
（3）若实验操作过程正确，将小车和钩码作为整体进行研究，用钩码的重力表示合外力，此时（填“有”、“无”）系统误差。
2、填空题 在“验证机械能守恒定律”的实验中，有如下可供选择的实验器材：铁架台，电火花打点计时器，纸带，电源，秒表等．其中不必要的器材是 ▲ ，在实验数据处理时，得到重锤动能的增量总小于重锤势能的减少量，其原因可能是：
▲ ▲ ▲ ．
3、实验题 科学规律的发现离不开科学探究，而科学探究可以分为理论探究和实验探究.下面我们追寻科学家的研究足迹用实验方法探究恒力做功和物体动能变化间的关系.
（1）某同学的实验方案如图6甲所示，他想用钩码的重力表示小车受到的合外力，为了减小这种做法带来的实验误差，
你认为在实验中还应该采取的两项措施是：
①________________________________；
②____________________________________________.
（2）如图乙所示是某次实验中得到的一条纸带，其中A、B、C、
D、E、F是计数点，相邻计数点间的时间间隔为T.距离如图乙，
则打C点时小车的速度为_____；要验证合外力的功与动能变化
间的关系，除位移、速度外，还要测出的物理量有_______.

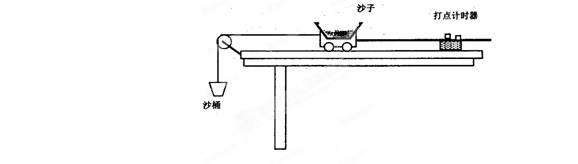

4、实验题 小明同学用所示的实验装置验证牛顿第二定律，一端固定有定滑轮的长木板水平放在桌面上，沙桶通过绕过定滑轮的细线拉动小车，细线与长木板平行，小车上固定盒子，盒子内盛有沙子。
【小题1】她想用砂和砂桶的重力表示系统(小车、盒子及盒内沙子、悬挂的桶以及桶内沙子)受到的合外力，为了减少这种做法带来的实验误差，你认为实验中还应该采取的措施是：
【小题2】验证在系统质量不变的情况下，加速度与合外力成正比
从盒子中取出一些沙子，装入沙桶中，称
量并记录沙桶的总重力
，将该力视为合外力F，对应的加速度
则从打下的纸带中计算得出。多次改变合外力F的大小，每次都会得到一个相应的加速度。本次实验
中，桶内的沙子取自小车中。故系统的总质
量不变。以合外力F为横轴，以加速度为纵轴，画出—F图像，图
像是一条过原点的直线。—F图像斜率的物理意义是
_________________________ _______________
本次实验中，是否应该满足悬挂的沙桶总质量一定要远远小于小车(包括盛沙的盒及盒内的砂
)的总质量? 答：____________(填“是”或“否”)；理由是________________ ____ ____.
【小题3】验证在合外力不变的情况下，加速度与质量成反比
保持桶内沙子质量不变，在
盒子内添加或去掉一些沙子，验证加速度与质量的关系。
本次实验中，桶内的沙子总质量不变，故系统的所受的合外力不变。用图像法处理数据时，以加速度为纵轴，应该以哪一个质量的倒数为横轴?
A．小车质量、盒子及盒内沙子质量之和
B．小车质量、盒子及盒内沙子与悬挂的沙桶(包括桶与桶内的沙)质量之和
答：_____________(填“A”或“B”)
5、实验题 如图，某同学设计一个用自由落体法验证机械能守恒定律的实验
（1）除了图中已画出的器材以外，下面所列各项器材哪些是必须的__________。
A．低压交流电源 B．低压直流电源 C．天平和砝码
D．刻度尺 E．弹簧秤 F．秒表
（2）实验步骤有：
A．把打点计时器固定在铁架台上，并用导线将打点计时器接在低压交流电源上
B．将连有重锤的纸带穿过限位孔，并用手提着纸带，让手尽量靠近打点计时器
C．松开纸带，接通电源
D．更换纸带，重复几次，选用点迹清晰且第1、2两点间距为2mm的纸带
E．用天平称出重锤的质量，利用
mv2="mgh" 验证机械能守恒定律
在以上实验步骤中有错误操作的步骤是
① ，正
确的操作是 。
②______，正确的操作是 。
在以上
实验步骤中有不必要的操作的步骤是
③_____，不必要的的操作是 。
