1、简答题 图中的匀强磁场磁感应强度B=0.5T，让长为0.2m的导体AB在金属导轨上，以5m/s的速度向左做匀速运动，设导轨两侧所接电阻R1=4Ω，R2=1Ω，本身电阻为1Ω，AB与导轨接触良好．求：
（1）导体AB中的电流大小
（2）全电路中消耗的电功率．
2、选择题 如图，在磁感应强度为B、方向垂直纸面向里的匀强磁场中，金属杆MN在平行金属导轨上以速度v向右匀速滑动，MN中产生的感应电动势为El；若磁感应强度增为2B，其他条件不变，MN中产生的感应电动势变为E2．则通过电阻R的电流方向及E1与E2之比El：E2分别为（ ）
A．c→a，2：1
B．a→c，2：1
C．a→c，1：2
D．c→a，1：2
3、选择题 如图所示，闭合金属线圈abcd位于水平方向匀强磁场的上方h处，由静止开始下落，并进入磁场，在运动过程中，线框平面始终和磁场方向垂直，不计空气阻力，那么线框在进入磁场的过程中出现( )
A．可能加速运动
B．一定减速运动
C．可能匀速运动
D．可能静止状态
4、计算题 （16分） 如图，在竖直向下的磁感应强度为B的匀强磁场中，两根足够长的平行光滑金属轨道MN、PQ固定在水平面内，相距为L。一质量为m的导体棒ab垂直于MN、PQ放在轨道上，与轨道接触良好。轨道和导体棒的电阻均不计。
（1）如图1，若轨道左端接一电动势为E、内阻为r的电源和一阻值未知的电阻。闭合开关S，导体棒从静止开始运动，经过一段时间后，导体棒达到稳定最大速度vm，求此时电源的输出功率。
（2）如图2，若轨道左端接一电容器，电容器的电容为C，导体棒在水平恒定拉力的作用下从静止(t=0)开始向右运动。已知tc时刻电容器两极板间的电势差为Uc。求导体棒运动过程中受到的水平拉力大小。

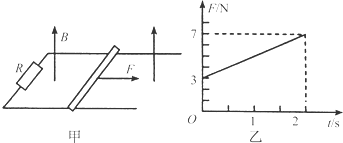

5、简答题 如图甲所示，一对足够长的平行粗糙导轨固定在水平面上，两导轨间距l=1m，左端之间用R=3Ω的电阻连接，导轨的电阻忽略不计．一根质量m=0.5kg、电阻r=1Ω的导体杆静置于两导轨上，并与两导轨垂直．整个装置处于磁感应强度B=2T的匀强磁场中，磁场方向垂直导轨平面向上．现用水平向右的拉力F拉导体杆，拉力F与时间t的关系如图乙所示，导体杆恰好做匀加速直线运动．在0～2s内拉力F所做的功为W=
