时间:2017-03-02 11:14:44
1、选择题 不定项选择
如图所示，一个与门的输出端与一个或门的输入端相连，另一个输入端C直接和或门的输入端相连，形成一个组合的门电路，A、B、C就是这个组合电路的总输入端，Y是它的输出端，以下关于输入和输出正确的是（ ? ）
A．A=1，B=0，C=0，Y=1
B．A=0，B=0，C=1，Y=1
C．A=1，B=1，C=0，Y=0
D．A=1，B=0，C=0，Y=0
参考答案：BD
本题解析：
本题难度：简单
2、选择题 如图所示的逻辑电路，要使输出端Y为1，则输入端A、B的取值可以是（ ）
A．A=0，B=0
B．A=0，B=1
C．A=1，B=0
D．A=1，B=1
参考答案：BC
本题解析：
本题难度：简单
3、选择题 如图所示是一个三输入端复合门电路，当C端输入1，输出端Y输出1时，A、B?端的输入分别可能是（ ）
A．0、0
B．0、1
C．1、0
D．1、1
参考答案：BCD
本题解析：
本题难度：简单
4、实验题 一组同学用DIS研究“弹簧振子的振动周期和哪些因素有关”的探究过程如下：
A．有同学认为：弹簧振子的质量越大，惯性越大，周期也应该越大．也有同学认为周期跟劲度系数有关。

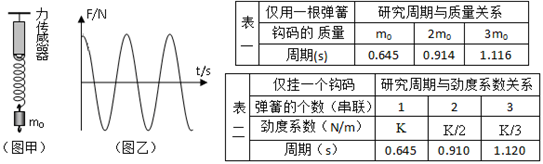

B．设计实验：装置如图甲。准备选用的器材有：力传感器、质量为m0的钩码若干个，劲度系数为K的轻质弹簧若干个（已知n个劲度系数为
的弹簧串联后的劲度系数为
）
C．实验过程如下：
用力将钩码向下拉一段距离后放手，钩码上下振动，力传感器上显示出力随时间的变化关系（如图乙），改变钩码的个数或用几个弹簧串联后反复实验，得到表一、表二的数据：
D．同学们对实验数据进行分析、归纳后，对他们的假设进行了补充完善。问：
（1）上述科学探究活动中，属于“制定计划”和“搜集证据”的环节分别是：?、?。
（2）用力传感器观测力随时间的变化关系，其目的是：?。
（3）周期T与弹簧振子质量的关系是：?。
周期T与弹簧劲度系数的关系是：?。
（4）如果
，则周期表达式
。
参考答案：（1）B、C
（2）确定振动的周期
（3）
；
（4）
本题解析：此题涉及力学实验测定弹簧振子的振动周期和哪些因素有关。在探究活动中，A是在猜想假设，B在制定计划，C是获得数据，搜集证据，D为数据处理。所以选BC。用力传感器观测力随时间的变化关系，为了获得确定振动的周期，从而推测周期与哪些因素有关。。有表格数据可以看出规律，周期的平方与振子质量成正比，周期的平方与弹簧劲度系数成反比。可以假设
带入数据解得a=6.28，所以周期表达式为
。本题考查了实验设计操作实验数据处理，有一定难度。
本题难度：一般
5、实验题 为解决楼道的照明问题，在楼道内安装一个传感器与电灯控制电路的相接.当楼道内有走动而发出声响时，电灯即与电源接通而发光，这种传感器为声控传感器，它输入的是_____________信号，经传感器转换后，输出的是_____________信号.
参考答案：声音 电
本题解析：当楼道内有走动而发出声响时，声音传到声控传感器，传感器把声音信号转化为电信号.
本题难度：简单
