1、选择题 若在示波器的“Y输人”和“地”之间加上如图所示的电压，而扫描范围旋钮置于“外X”档，则此时屏上应出现的情形是下列图中的哪一个（ ）
A．
B．
C．
D．
参考答案：C
本题解析：
本题难度：简单

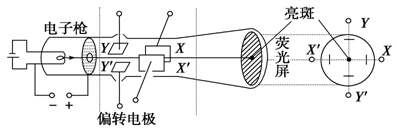

2、实验题 如下图所示，示波管构造及功能的原理图，电子枪的作用是____________________，? YY′和XX′的作用是__________________。
参考答案：发射并加速电子?使电子在竖直和水平方向上偏转
本题解析：本题考到了带电粒子在电场中的偏转，Y电极控制的是竖直方向偏转，x 方向控制水平方向偏转
点评：提高学生的空间想象能力和对力的独立作用原理的理解
本题难度：简单
3、选择题 某学生用示波器观察按正弦规律变化的电压图线时，他将扫描范围旋钮置于第一挡（10Hz-100Hz）．把衰减调节旋钮置于“∽”挡，把同步极性选择开关置于“+”位置，调节扫描微调旋钮，在屏上出现了如图甲所示的正弦曲线．后来他又进行了两步调节，使图象变成如图乙所示的曲线，这两步调节可能是（ ）
A．各衰减调节旋钮换挡并调节标有”↓↑”的竖直位移旋钮
B．将衰减调节旋钮换挡并调节Y增益旋钮
C．调节扫描范围旋钮和调节Y增益旋钮
D．各同步极性选择开关置于“-”位置并调节Y增益旋钮
参考答案：D
本题解析：
本题难度：一般
4、选择题 如图所示是示波管的原理图，它是由电子枪、竖直偏转电极YY"、水平偏转电极XX"和荧光屏组成．电子枪发射的电子打在荧光屏上将出现亮点，不加任何电压时，电子打在荧光屏中心．若亮点很快移动，由于视觉暂留关系，能在荧光屏看到一条亮线．现在加上频率较高的偏转电压，则（ ）
A．如果只在偏转电极XX"上加上如图（2）所示的电压，应观察到一条倾斜的亮线
B．如果只在偏转电极YY"上加上如图（3）所示U=Umsinωt的电压，应观察到一条竖直的亮线
C．如果在偏转电极YY"上加上如图（3）所示U=Umsinωt的电压，同时在偏转电极XX"上加上图（2）所示的电压，应观察到一条正?弦曲线，如图（5）
D．如果在偏转电极YY"上加上如图（3）所示U=Umsinωt的电压，同时在偏转电极XX"上加上图（2）所示的电压，应观察到一条正弦曲线，如图（4）
参考答案：BD
本题解析：
本题难度：一般
5、计算题 欲使示波器光屏上出现一条竖直亮线，应怎样调节示波器？
参考答案：在屏上出现亮线（或亮斑）的前提下，将扫描旋钮置于外X挡，衰减调节旋钮置于“∞”挡;或者在其他挡位，可以从“Y输入”加一变化较快的电压。
本题解析：欲使示波器光屏上出现一条竖直亮线应该将扫描旋钮置于外X挡，衰减调节旋钮置于“∞”挡;或者在其他挡位，可以从“Y输入”加一变化较快的电压
点评：竖直亮线是对外X进行的扫描，所以应该调节旋钮置于“∞”挡使之出现竖直方向偏转的电子。
本题难度：简单
