1、选择题 多选

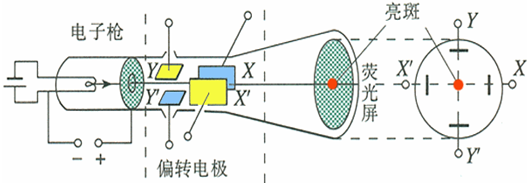

示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，电子枪发射电子经过加速后，通过偏转电极打在荧光屏上形成亮斑，如图所示。如果在荧光屏上P点出现亮斑，那么示波管中的（ ? ）
A．极板x应带正电
B．极板x"应带正电
C．极板y应带正电
D．极板y"应带正电
参考答案：AC
本题解析：
本题难度：一般

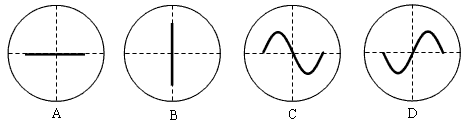

2、实验题 经过正确调节在示波器屏上显示如图所示波形，要将波形移到坐标中心，应调节面板上的__________旋钮；要使此波形横向展宽，应调节__________旋钮；要使屏上只显示出1个完整的波形，应调节__________旋钮。
参考答案：Y位移，X增益，扫描范围和扫描微调
本题解析：
本题难度：一般
3、选择题 某同学练习使用示波器时，欲按要求先在荧光屏上调出亮斑，为此，他进行了如下操作：首先将辉度调节旋钮逆时针转到底，竖直位移和水平位移旋钮转到某位置，将衰减调节旋钮置于1 000挡，扫描范围旋钮置于“外X”挡．然后打开电源开关(指示灯亮)，过2 min后，顺时针旋转辉度调节旋钮，结果屏上始终无亮斑出现(示波器完好)．那么，他应再调节下列哪个旋钮才有可能在屏上出现亮斑 ( )．
A．竖直位移旋钮
B．水平位移旋钮
C．聚焦调节旋钮
D．辅助聚焦旋钮
参考答案：AB
本题解析：可能是XY位移旋钮，没有调节好，故需要旋转竖直位移旋钮和水平位移旋钮，AB正确，CD错误
故选AB
考点：考查了示波器的使用
点评：关键是对示波器上各个旋钮的功能正确理解，基础题，比较简单
本题难度：一般
4、选择题 示波器是一种多功能电学仪器.可以在荧光屏上显示出被检测的电压波形.它的工作原理等效成下列情况:如图甲所示,真空室中电极K发出的电子(初速不计),经过电压为U1的加速电场后,由小孔S沿水平金属板A、B间的中心线射入两板间.在两极板右侧且与极板右端相距D处有一个与两板中心线垂直的范围很大的荧光屏,中心线正好与屏上坐标原点相交(x方向水平,y方向竖直),电子通过极板间打到荧光屏上将出现亮点.若在A、B两板间加上如图乙所示的电压,则荧光屏上亮点的运动规律是(? )
A.沿y轴方向做匀速运动
B.沿x轴方向做匀速运动
C.沿y轴方向做匀加速运动
D.沿x轴方向做匀加速运动
参考答案：A
本题解析：考查带电粒子在匀强电场中加速和在电场中偏转规律. 设电子的电量为e,质量为m,则在加速电场中:
U1e=
通过偏转电场:l=v0t,y=
从偏转电场右端到荧光屏之间,
联立上式得:
UAB=
kt(k为乙图图线斜率),所以Y与t成线性关系,A正确.
本题难度：一般
5、选择题 如下图所示是电视机显像管及其偏转线圈的示意图．电流方向如图所示，试判断正对读者而来的电子束将向哪边偏转( )
A．向上
B．向下
C．向左
D．向右
参考答案：C
本题解析：据右手定则判断磁场方向向上，在根据左手定则磁感线穿掌心四指指电流方向，拇指指受力方向可确定电子向左偏转，选C
点评：本题考查了右手螺旋定则和左手定则结合使用的能力，对两个定则难以区分是学生容易犯错和忽视的问题，判断力用左手，判断磁场用右手
本题难度：简单
