时间:2017-02-28 23:56:10
1、简答题 某房间的入户电源线如下图所示，现有工作电压为220V的用电器如下：100W的灯泡6只，220W的电视机1台，1000W的电冰箱1台，1500W的洗衣机1台，700W的微波炉1台和1000W的暖风机1台，还有三只额定电流均为8A的保险盒，如何将上述电器全部合理地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100W的灯泡用?表示，功率为220W的电视机用
表示，保险盒用
表示，图中a是火线，b是零线．

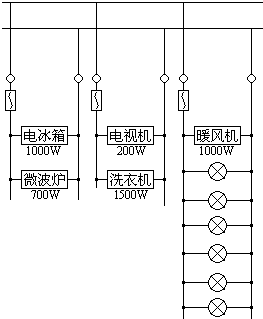

参考答案：要将各用电器分配到三条线路上，重点是电路中的电流强度不能超过保险盒的额定电流8A的要求．因此，首先计算每条线路最大负荷是多少？因为P=IU=8×220W=1760W，即每条线路的用电器的总功率不能超过1760W，然后再将各用电器平均分到三条线路上．另外，还应注意的是保险盒一定要接在火线上．按上述要求，可接成如图所示的电路．
本题解析：
本题难度：一般
2、选择题 一台冷暖两用型空调铭牌上标有，“输入功率1KW，制冷能力1.2×104kJ/h，制热能力1.44×104kJ/h。”从设计指标看，空调在制热时，消耗1焦耳电能，向室内将放出4焦耳的热量，则下列判断正确的是：
[? ]
A.此过程是违反能量守恒定律的，所以铭牌上标注的指标一定是错误的
B.空调制热时房间获得的热量全部由电能转化来的
C.空调制热时房间获得热量一部分有电能转化来，另一部分从外界吸收而来的
D.空调制热时每小时应消耗电能1.44×104kJ
参考答案：C
本题解析：
本题难度：一般
3、选择题 两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d；B的长度为2L，直径为2d，那么通电后在相同的时间内产生的热量之比为（ ）
A．QA：QB=1：2
B．QA：QB=2：1
C．QA：QB=1：1
D．QA：QB=4：1
参考答案：B
本题解析：
本题难度：简单
4、选择题 下列家用电器当中不是利用电流的热效应工作的是
A．电茶壶
B．电熨斗
C．电视机
D．白炽灯
参考答案：C
本题解析：A、电茶壶将电能转化为热能，故A错误；
B、电熨斗将电能转化为热能，故B错误；
C、电视机将电能转化为光能和声音能量，故C正确；
D、白炽灯将电能转化为热能，一部分热能又转化为光能，故D错误；
故选C．
考点：考查了电能的转化
点评：电流有热效应、化学效应和磁效应；从能量转化角度讲，电阻的作用是将电能转化为热能．
本题难度：一般
5、选择题 用一个额定电压为220V的电热水器煮沸一壶水需要t?s，如果不考虑煮水时的电热损失和电热丝电阻受温度的影响，那么（ ）
A．当线路电压为110?V时，煮沸一壶水需要2t?s
B．当线路电压为110?V时，煮沸一壶水需要4t?s
C．当线路电压为55?V时，煮沸一壶水需要4t?s
D．当线路电压为55?V时，煮沸一壶水需要8t?s
参考答案：煮沸一壶水时，水所吸收的热量Q相等；
A、当线路电压为110V时，电压变为原来的一半，由W=U2Rt可知，煮沸一壶水需要的时间变为原来的4倍，即需要的时间是4ts，故A错误，B正确；
C、当线路电压为55V时，电压变为原来的四分之一，由W=U2Rt可知，煮沸一壶水需要的时间变为原来的16倍，需要16ts，故CD错误；
故选B．
本题解析：
本题难度：简单
