1、实验题 如图实－3－10所示为“用DIS(位移传感器、数据采集器、计算机)研究加速度和力的关系”的实验装置．
图实－3－10
(1)在该实验中必须采用控制变量法，应保持________不变，用钩码所受的重力作为
________，用DIS测小车的加速度．
(2)改变所挂钩码的数量，多次重复测量．在某次实验中根据测得的多组
数据可画出a－F关系图线(如图实－3－11所示)．①分析此图线的OA
段可得出的实验结论是 _______________________________________________________________________
________________________________________________________________________
________________________________________________________________________.
②(单选题)此图线的AB段明显偏离直线，造成此误差的主要原因是? ( )
A．小车与轨道之间存在摩擦
B．导轨保持了水平状态
C．所挂钩码的总质量太大
D．所用小车的质量太大

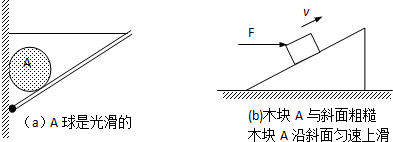

2、简答题 在图（a）、图（b）中作出物体A的受力示意图（各力都画在重心上）．

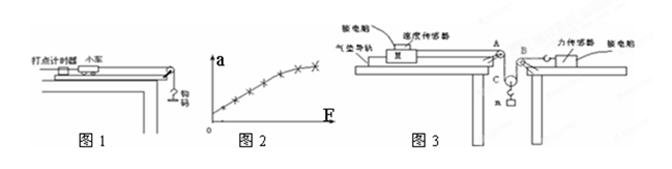

3、实验题 （10分）图１是探究加速度与力、质量关系的实验示意图。
（1）如图为木块在水平木板上带动纸带运动打出的一条纸带的一部分，0、1、2、3、4、5、6为计数点，相邻两计数点间还有4个打点未画出．从纸带上测出s1＝3.20 cm，s2＝4.52 cm，s5＝8.42 cm，s6＝9.70 cm.
则①木块加速度大小a＝___?m/s2，② 打下3点时的速度为?
。(保留三位有效数字)．
（2）根据某次实验记录的数据，作出a—F图线如图２所示，图线不经过原点的原因是?；a-F图线不是一条直线主要的原因，是?。
（3）几位同学分析所得到的a-F图线不是一条直线的原因后，重新设计了一个实验如图3所示，滑块M放在气垫导轨上，并在滑块上固定一个速度传感器，力传感器固定在另一水平台子上，分别与两台电脑相连，气垫导轨连上气泵并调成水平。多次改变钩码m的质量，由速度和力传感器可以得到多组不同的加速度a、力F的值。则下列说法中正确的是 ：(? )?
A．由于空气阻力及绳子与滑轮间的摩擦很小，可以得出a∝F的结论，图线是倾斜的直线
B．力传感器测得的力F=mg/2，在实验时应确保钩码的质量m远小于滑块的质量M
C．除空气阻力及绳子与滑轮间的摩擦力之外，动滑轮C的质量是实验最大的误差来源
D．实验中测出加速度a的值不可能大于重力加速度g。
4、实验题 在做利用电磁打点计时器测定匀加速直线运动加速度的实验时，打点计时器接在50Hz的低压交变电源上。某同学在打出的纸带上每5点取一个计数点，共取了A、B、C、D、E、F六个计数点，如图甲所示。从每个计数点处将纸带剪开分成五段（分别为a、b、c、d、e段），将这五段纸带由短到长紧靠但不重叠地粘在xOy坐标系中，如图乙所示，由此可以得到表示v-t关系的图像，从而求出加速度的大小。
小题1:请你在图乙中用最简洁的方法作出能表示v-t关系的图像，并指出哪个轴相当于v轴。答：___________________。
小题2:若测得a段纸带的长度为2.0cm，e段纸带的长度为10.0cm，则可求出加速度的大小为________ m/s2。
5、选择题 如图，小球A重力大小为G，上端被竖直轻线悬挂于O点，下端与桌面接触，设线对小球的拉力为T，桌面对小球的支持力为N，关于小球A静止时，G、T、N大小关系可能正确的是（ ）
A．T=0，N=G
B．T=G，N=0
C．T+N=G
D．T-N=G
