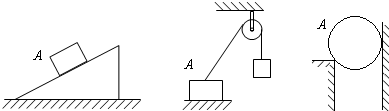

1、填空题 画出下列各图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）．
2、实验题 某同学在做“研究匀变速直线运动”的实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点的时间间隔为T = 0.10s，其中x1 =7.10cm、x2 =7.70cm、x3 = 8.30cm、x4 = 8.90cm、x5 = 9.50cm、x6 =10.10cm，则打A点时瞬时速度的大小
为 ?m/s，小车的加速度的大小是?m/s2。
3、选择题 如图所示，木箱放在相互垂直的墙和水平地面的拐角处静止不动，墙和地面均光滑，下列说法不正确的是（?）
A．木箱受到的弹力是由于地面的形变而产生的
B．地面受到的压力是由于木箱的形变而产生的
C．木箱受两个力：重力和地面的支持力
D．木箱受三个力：重力、地面的支持力和墙对它向右的弹力
4、实验题 某同学用如图6所示的装置来研究自由落体运动是什么性质的运动。
下图是实验中利用打点计时器记录自由落体运动的轨迹时，得到的一条纸带，纸带上的点是从放手开始打下的连续的计时点，两点之间的距离已标在图中。
（1）关于打点计时器，下列说法中正确的是（?）
A．电火花打点计时器用的是220V交流电源
B．电磁打点计时器用的是6V直流电源
C．实验时应先释放纸带，然后赶紧接通电源
D．纸带上相邻两点间的时间间隔为0.02s
（2）通过对纸带的分析，你认为自由落体是做?（填“匀速”、“变速”）运动。你的判断依据是：? ? ?。
（3）根据纸带上的数据可求出自由落体运动的加速度大小a=?m/s2。
（4）打点计时器打下B、C、D、E、F各点时，重物的速度分别是vB=?m/s、
vC=?m/s、vD=?m/s、vE=?m/s、vF=?m/s（保留两位有效数字）
（5）将B、C、D、E、F各个时刻的瞬时速度标在直角坐标系中，并画出重物的瞬时速度随时间变化的图线。
5、选择题 如图所示为农村小水库大坝的俯视图，其中设计比较合理的是
A.
B.
C.
D.
