1、简答题 如下图所示的电路，电阻
．电键
切断时，电压表示数为6V, 当电键接通，
扳至A时，电源输出功率为5.76W．求扳至B时，电压表的示数和电阻R消耗的电功率．
参考答案：5V? ;? 3W

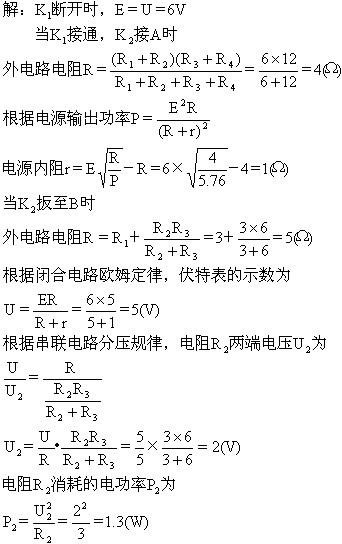

本题解析：
：
本题难度：简单
2、选择题 在图中所示的电路中，电源电动势为3.0V，内阻不计，L1、L2、L3?为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如下图所示。当开关闭合后，下列判断正确的是:?
A．灯泡L1的电阻为12Ω
B．通过灯泡L1的电流为通过灯泡L2电流的2倍
C．灯泡L1消耗的电功率为0.75W
D．灯泡L2消耗的电功率为0.30W
参考答案：ACD
本题解析：当开关闭合后，灯泡L1的电压等于3V，由图读出其电流I，由欧姆定律求出电阻，并求出其功率．灯泡L2、L3串联，电压等于1.5V，由图读出电流，求出电阻．
解：A、C当开关闭合后，灯泡L1的电压U1=3V，由图读出其电流I1=0.25A，则灯泡L1的电阻
，功率P1=U1I1=0.75W．故AC正确．灯泡L2、L3串联，电压U2=U3=1.5V，由图读出其电流I2=I3=0.20A，所以
，故B错误；L2消耗的功率P2=I2U2=0.3W，故D正确．
故选：ACD
本题难度：一般
3、简答题 如图所示电路中，电源电动势E＝10V，内阻r＝2Ω，电阻
＝0.5Ω，则变阻器R阻值调至多少Ω时，变阻器消耗的电功率最大，消耗的最大电功率为多少W？
参考答案：2.5Ω?；10W
本题解析：
本题难度：简单
4、选择题 有四盏灯，接入如图电路中，L1和L2都标有“220V,100W”字样，L3和L4都标有“220V,40W”字样，把电路接通后，最暗的灯将是 ( )
A．L1
B．L2
C．L3
D．L4
参考答案：C
本题解析：由它们铭牌上所标的额定电压、额定功率可判出电阻之间的关系是：R1＝R2<R3＝R4，即R4>R1>R23并，此时把L2、L3的并联当成一个电阻，因此可以知道：P4>P1>(P2＋P3)，原因是串联电路P与R成正比．对于L2和L3来讲，它们的电压相同，P3<P2，原因是并联电路P与R成反比．可得L3灯最暗(功率最小)．
点评：本题关键：一是知道灯的亮度取决于灯的实际电功率，二是电功率公式的灵活选择
本题难度：简单
5、计算题 (12分)发电机转子是100匝，边长为20cm的正方形线圈，将它置于B=0.05T的匀强磁场中，绕着垂直于磁场方向的轴以
?rad/s的角速度转动，转动开始时线圈平面与磁场方向垂直，已知线圈的电阻为2
，外电路的电阻为8，试求：
（1）交变电流的瞬时表达式？
（2）外电路上所消耗的功率？
（3）从计时开始，线圈转过
的过程中，通过外电阻的电量？
参考答案：（1）i=6.28sin100πt（A）（2）P外="158W" （3）0.02C
本题解析：（1）Em=NBL2ω
电流的最大值为Im=" Em" /(R+r)
i=Imsinωt?
i=6.28sin100πt（A）
（2）P外=I2R
I=Im/
?
P外="158W"
（3）通过外电阻的电荷量q=
△t =
/(R+r) =N△Φ/△t
△Φ= BL2?
q=0.02C
点评：难度较小，明确电动势峰值，熟记瞬时值表达式，通过导体横截面的电荷量由平均感应电动势求得
本题难度：简单
