时间:2020-08-15 23:01:10
1、填空题 有一未知电阻Rx，为了较准确地测出电阻值，先后用如图所示的甲、乙两种电路进行测试，利用甲电路测得的数据为2.9V、4.0mA，利用乙电路测得数据为3.0V、3.0mA，那么该电阻测量值较准确的数值等于____________Ω，测量值与真实值的偏差情况是____________。
参考答案：1000，偏大
本题解析：
本题难度：一般
2、实验题 小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：
（1）在下图中画出小灯泡的U-I曲线．
（2）如果某一电池的电动势是1.5V，内阻是2.0Ω．问：将本题中的灯泡接在该电池两端，小灯泡的实际功率是__________W．
参考答案：（1）
（2）0.28
本题解析：
本题难度：一般
3、实验题 (18分)（1）（6分）在“用双缝干涉测光的波长”实验中（实验装置如图）：
①下列说法哪一个是错误的_______。（填选项前的字母）
A．调节光源高度使光束沿遮光筒轴线照在屏中心时，应放上单缝和双缝
B．测量某条干涉亮纹位置时，应使测微目镜分划中心刻线与该亮纹的中心对齐
C．为了减少测量误差，可用测微目镜测出n条亮纹间的距离a，求出相邻两条亮纹间距
②测量某亮纹位置时，手轮上的示数如右图，其示数为___mm。
（2）（12分）某研究性学习小组欲测定一块电池的电动势E。
①先直接用多用电表测定该电池电动势。在操作无误的情况下，多用电表表盘示数如图，其示数为____V。
②然后，用电压表
、电阻箱R、定值电阻
、开关S、若干导线和该电池组成电路，测定该电池电动势。

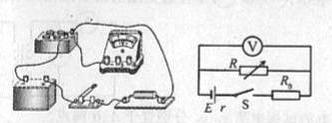

（ⅰ）根据电路图，用笔画线代替导线，将实物图连接成完整电路。
（ⅱ）闭合开关S，调整电阻箱阻值R，读出电压表相应示数U。该学习小组测出大量数据，分析筛选出下表所示的R、U数据，并计算出相应的1/R与1/U的值。请用表中数据在坐标纸上描点，并作出1/U-1/R图线。
参考答案：（1）A、1.970 mm; (2)9.4V；11.1V
本题解析：（2）从全电路欧姆定理可知
得到
从图中可知截距为电动势的倒数。因此可求出电动势的大小。
本题难度：一般
4、简答题 如图为伏安法测电阻的一种常用电路，以下分析正确的是 （ ）
A．此接法测量值大于真实值
B．此接法误差的主要原因是电压表分流所致
C．滑动变阻器应选用全值电阻较小额定电流较大的变阻器
D．开始实验时滑动触头P应处于滑动变阻器中间
参考答案：由电路图可知，该实验采用的是滑动变阻器的分压接法，电流表的内接法；
A、电流表采用内接法，由于电流表的分压作用，电压测量值大于真实值，由欧姆定律可知，电阻测量值大于真实值，故A正确；
B、伏安法测电阻，采用电流表内接法时，由于电流表的分压会使测量值大于真实值，实验误差是由电流表分压造成的，故B错误；
C、为保证电路安全且方便实验操作，滑动变阻器应选用全值电阻较小额定电流较大的变阻器，故C正确；
D、滑动变阻器采用分压接法，为保护电路安全，闭合开关前，滑片应置于最左端，故D错误；
故选：AC．
本题解析：
本题难度：一般
5、填空题 通过实验，要描绘一个“2.5V，0.2W”小灯泡的伏安特性曲线．实验时，要求小灯泡两端电压从零逐渐增大到额定电压．可供选择的仪器有
A．量程为0～0.6A，内阻为0.2Ω的电流表
B．量程为0～100mA，内阻为5Ω的电流表
C．量程为0～3V，内阻为10kΩ的电压表
D．量程为0～15V，内阻为50kΩ的电压表
E．最大值为20Ω，额定电流为0.1A的滑动变阻器
F．最大值为1kΩ，额定电流为0.1A的滑动变阻器
G．学生电源、导线、电键等
（1）电流表应选______，电压表应选______，滑动变阻器应选______．（填代号），
（2）请你在右边方框内画出实验的电路图．
参考答案：（1）因小灯泡的铭牌是“2.5V，0.2W”，由I=PU得I=0.22.5A=0.08A=80mA，故电流表应选B，电压表应选C，又要求电压从零调到额定电压，故滑动变阻器应用分压式接法，应选阻值小的变阻器，故应选E．
（2）根据题意，小灯泡电阻为R=UI=2.50.08=31.25Ω，因R?VR?x=1000031.25＞＞R?xR?A?=31.255，故电流表应用外接法，又变阻器用分压式，电路图如图所示．
故答案为（1）B、C、E
? （2）如图所示．
本题解析：
本题难度：一般
