1、填空题 （11分）有一个小灯泡上标有“4 V? 2 W”的字样，现在要用伏安法描绘这个灯泡的伏安特性曲线，有下列器材供选用：
A电压表（0～5 V，内阻约10 kΩ）? B电压表（0～10 V，内阻约20 kΩ）
C电流表（0～0．3 A，内阻约1 Ω）? D电流表（0～0．6 A，内阻约0．4 Ω）
E滑动变阻器（5 Ω，1 A）? F滑动变阻器（500 Ω，0．2 A）
Ｇ学生电源（直流输出4V）及开关、导线等
①实验中电压表应选用______，电流表应选用______．为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用__________（用序号字母表示）。

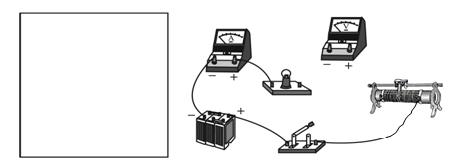

②请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图。
2、实验题 如图实－7－14甲所示，电压表V1、V2串联接入电路中时，示数分别为6 V和4 V，当只有电压表V2接入电路中时，如图实－7－14乙所示，示数为9 V，电源的电动势为( )
图实－7－14
A．9.8 V
B．10 V
C．10.8 V
D．11.2 V
3、实验题 有一种新材料做成的电阻丝，横截面积为10mm2，电阻率约为lΩ·m。为了准确测定它的电阻率，截取了一段电阻丝，测得它的长度为86.50mm。实验中用伏安法测量导线的电阻，并要多次测量求其平均值。供选用的器材有：
电源E（电动势为4V）
电流表A1（量程为0.5mA，内阻约为lΩ）；
电流表A2（量程为0.6A，内阻约为10Ω）；
电压表V（量程为3V，内阻约为2kΩ）；
滑动变阻器R（最大阻值为20Ω）：
开关、导线若干。
根据你所设计的电路，电流表应选____，在图中将选用的器材连成符合要求的实验电路（不得改动图中已画出的部分连线）。
4、实验题
小题1:为了测量电源的电动势和内阻，在实验室里我们通常采取下图甲电路测量，请根据电路图甲连接实物图。
小题2:由于电压表和电流表内阻的影响，下图甲所示电路存在系统误差，为了消除这一影响，某同学设计了如下的实验方案：选择两块量程合适的电压表V1和V2，一个满足实验要求的电阻箱R，电键若干。设计如下图乙所示的测量电路，该同学进行了如下的主要测量步骤：
①闭合电键S2，断开电键S1、S3，记下此时电压表V2的读数
②闭合S3，断开S1，S2，调节电阻箱R，当电压表V2的读数与①步骤的读数相同时，读出电阻箱的阻值为R0
③闭合S1、S2，断开S3，记下V1的示数U1
④再断开S1，记下V1和V2 的示数U1′和U2′
请利用以上的测量数据写出该电源的电动势和内阻的测量值表达式E=?，r= ?。
?
?
5、实验题 利用如图所示的电路测量一量程为300mV的电压表的内阻Rx，Rx约
为300Ω.某同学的实验步骤如下：
