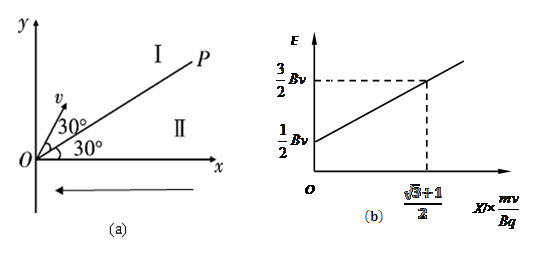

1、计算题 如图(a)所示，在空间有一坐标系xoy，直线OP与x轴正方向的夹角为30°，第一象限内有两个方向都垂直纸面向外的匀强磁场区域Ⅰ和Ⅱ，直线OP是它们的边界，OP上方区域Ⅰ中磁场的磁感应强度为B，一质量为m，电荷量为+q的质子(不计重力及质子对磁场的影响)以速度v从O点沿与OP成30°角的方向垂直磁场进入区域Ⅰ，质子先后通过磁场区域Ⅰ和Ⅱ后，恰好垂直于x轴进入第四象限，第四象限存在沿-x轴方向的特殊电场，电场强度E的大小与横坐标x的关系如图（b）所示，试求:
(1)区域Ⅱ中磁场的磁感应强度大小 ；
(2)质子再次到达y轴时的速度大小和方向。
2、选择题 如图所示，带正电的电荷固定于Q点，电子在静电力作用下沿顺时针方向做以Q点为焦点的椭圆运动，O为椭圆的中心，M、P、N为椭圆上的三点，M和N分别是轨道上离Q点最近和最远的点，则电子在运动的过程中 ( )
A 在M点的速率最小 B 在N点的电势能最小
C 在P点受的库仑力方向指向O点 D 椭圆上N点的电势最低
3、选择题 如右图所示，实线是一个电场中的电场线，虚线是一个负检验电荷在这个电场中的轨迹，若电荷是从a处运动到b处，以下判断正确的是?（?）
A．电荷从a到b加速度减小
B．b处电势能大
C．b处电势高
D．电荷在b处速度小
4、选择题 如图所示，闭合开关S后A、B板间产生恒定电压U0，已知两极板的长度均为L，带负电的粒子（重力不计）以恒定的初速度V0，从上板左端点正下方h处，平行极板射入电场，恰好打在上板的右端C点。若将下板向上移动距离为板间距的
倍，带电粒子将打在上板上的C"点，则B板上移后?
[? ]
A. 粒子在板间的运动时间不变?
B. 粒子打在A板上的动能变大
C. 粒子在A板上的落点C"与极板右端C的距离为板长的
D. 比原入射点低
处的入射粒子恰好能打在上板右端C点

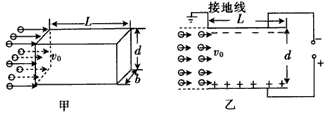

5、计算题 如图甲所示，静电除尘装置中有一长为L、宽为b、高为d的矩形通道，其前、后面板使用绝缘材料，上、下面板使用金属材料。图乙是装置的截面图，上、下两板与电压恒定的高压直流电源相连。质量为m、电荷量为-q、分布均匀的尘埃以水平速度v0进入矩形通道，当带负电的尘埃碰到下板后其所带电荷被中和，同时被收集。通过调整两板间距d可以改变收集效率η。当d=d0时，η为81%（即离下板0.81d0范围内的尘埃能够被收集）。不计尘埃的重力及尘埃之间的相互作用。
(1)求收集效率为100%时，两板间距的最大值dm；
(2)求收集效率η与两板间距d的函数关系；
(3)若单位体积内的尘埃数为n，求稳定的工作时单位时间下板收集的尘埃质量
与两板间距d的函数关系，并绘出图线。
