1、实验题 (10分)用电流表、电压表、滑动变阻器“测电池的电动势和内阻”的实验时，如果采用一节新干电池进行实验，实验时会发现，当滑动变阻器在阻值较大的范围内调节时，电压表读数变化很小，从而影响测量值的精确性。可以利用一定值电阻，对实验进行改良。某次实验中，除一节新干电池、电压表、电流表和开关外，还有
定值电阻R0(1.8
)
滑动变阻器R 1(0～10)
滑动变阻器R 2(0～200)
(1)请你画出应采用的实验电路原理图。
(2)为方便实验调节较准确地进行测量，滑动变阻器应选用_______(填“R 1”或“R 2”)。
(3)实验中改变滑动变阻器的阻值，测出几组电流表和电压表的读数如下表
| I/A | 0.15 | 0.20 | 0.25 | 0.30 | 0.40 | 0.50 |
| U/N | 1.20 | 1.10 | 1.00 | 0.90 | 0.70 | 0.50 |
。
参考答案：（1）如图1见解析 （2）R1 （3）如图2见解析 （4）1.5 0.2

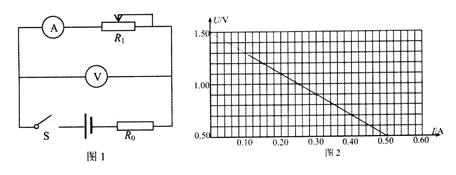

本题解析：（1）当滑动变阻器在阻值较大的范围内调节时，电压表读数变化很小，是因为新电池内阻较小，故应把定值电阻串联在干路中，所以电路图如图1所示；（2）滑动变阻器串联在电路中，为调节的方便，故应选择R1；（3）描点画图如图2所示；（4）根据
，图线与纵轴的截距为电压电动势为E=1.5V，图线斜率为内阻r=0.2
考点：本题考查测电源的电动势和内阻
本题难度：一般
2、实验题 （1）(2分)在测电源电动势和内阻实验中，下列说法正确的是( )
A．用新电池较好 B．用旧电池好
C．新、旧电池一样 D．以上说法都不对
（2）（4分）如图所示是根据某次实验记录的数据画出的U－I图线，关于此图线，下列说法中正确的是( )
A．纵轴的截距表示电源的电动势，即E＝3.0 V
B．横轴的截距表示电源的短路电流，即I短＝0.6 A
C．电源的内阻r＝5 Ω
D．电源的内阻r＝1.0 Ω
参考答案：（1）B （2）AD
本题解析：（1）用伏安法测电源电动势与内阻实验，应采用内阻较大的电源（旧干电池），使电压表示数变化明显，减小实验误差，故B正确。
（2）A、由闭合电路欧姆定律可知
，结合数学知识可知，纵轴截距为电源的电动势，故电动势为E=3.0V；故A正确；B、横轴的截距表示当电压为2.4V时的电流，不是短路电流，故B错误。C、图象的斜率表示电源的内阻，即
。故C错误、D正确.故选AD．
考点：本题考查了测定电源的电动势和内阻。
本题难度：一般
3、实验题 某同学用如图a所示的电路来测定电池的电动势和内阻．
（1）移动滑线变阻器的滑动片应特别注意防止 ．
（2）该同学测得如表的五组数据．根据数据在答题卡中的图（b）中作出I-U图线，从图线中得到电源的电动势E= V，内电阻r= Ω．（结果保留三位有效数字）
| | 1 | 2 | 3 | 4 | 5 |
| U/V | 1.37 | 1.32 | 1.24 | 1.10 | 1.05 |
| I/A | 0.12 | 0.20 | 0.31 | 0.50 | 0.57 |
参考答案： （1）短路；（2）1.46，0.730；（3）电压表的分流作用；
本题解析：
试题分析: （1）为了保护电表及电源，在调节滑动变阻器时，应特别要注意防止短路或将电流调得过大；
（2）利用表中数据，采用描点法得出图线如图所示；由闭合电路欧姆定律可知：U=E-Ir，故图象与纵轴的交点为电源的电动势，图象的斜率表示内电阻；故可知：E=1.46V；r=0.730Ω；
（3）该实验中，系统误差主要来源于电压表的分流作用
考点： 测定电池的电动势和内阻
本题难度：一般
4、实验题 实验桌上摆放着甲“220V 25W”、乙“220V 300W”、丙“220V 500W”三只灯泡,小芳同学从中任选一只,正确使用多用电表测量它的阻值,如图所示,其测量值为____ Ω，她选用的是 灯泡(填“甲、乙或丙”),测量时流过灯泡的电流是从 流向 (填“a或b”)。
参考答案：160 ;乙； b a
本题解析：该同学使用的是欧姆表的
档，所以读数为
,根据
可得甲电阻为
，乙电阻为
，丙电阻为
，所以他选用的是乙灯泡，欧姆表的两个表笔是红进黑出，所以灯泡中的电流为从b到a
考点：本题考查了欧姆表的使用
点评：该题的关键是理解欧姆表的工作原理以及读数原理
本题难度：一般
5、实验题 从下表中选出适当的实验器材，设计一电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的测量精度，并能测出多组数据。
（1）画出电路图，标明所用器材的代号。
（2）若选测量数据中的一组来计算r1，则所用的表达式为r1= ，式中各符号的意义是： 。
| 器材（代号） | 规格 |
| 电流表（A1） | 量程10mA、内阻r1待测（约40Ω） |
| 电流表（A2） | 量程500μA、内阻r2=750Ω |
| 电压表（V） | 量程10V、内阻r3=10kΩ |
| 电阻（R1） | 阻值约为100Ω、做保护电阻用 |
| 滑动变阻器（R2） | 总阻值约为50Ω |
| 电源（E） | 电动势1.5V、内阻很小 |
| 开关（S2）、电线若干 | |
参考答案：（1）见解析（2）
本题解析：（1）（4分）要测A1的电阻，通过A1的电流值I1可由A1读出，只要能测出A1两端的电压U1，则可求出r1=。测电压要用电压表，但是若将电压表与A1并联，电流表A1上的电压最多约为 0.4V，而电压表的量程是10V，对于0.4V的电压来说，电压表的指针只是稍微偏转了一点点，这样测得的电压值误差太大，不符合题目要求，因而不能用电压表测电压。而电流表A2的内阻r2知道，通过电流表A2的电流I2可以读出，因而A2两端的电压U2=I2r2。若将A1与A2并联，则U2即A1两端的电压。综上，电路图应如图所示的两个图中任一个均可 。
（2），I1、I2分别表示通过电流表A1和A2的电流，r1、 r2分别是它们的电阻。
考点：考查了测量电流表电阻的创新实验
点评：做本题的关键是知道为什么不选用电压表，而要选用电流表求电压值，
本题难度：一般
