1、实验题  (9分)在“描绘小灯泡的伏安特性曲线”实验中,小灯泡的额定电压为2.5V,额定功率为0.5W,此外还有以下器材可供选择:
A.直流电源3V(内阻不计)
B.直流电流表0~300mA(内阻约为5Ω)
C.直流电流表0~3A(内阻约为0.1Ω)
D.直流电压表0~3V(内阻约为3kΩ)
E.滑动变阻器100Ω,0.5A
F.滑动变阻器10Ω,2A
G.导线和开关
实验要求小灯泡两端的电压从零开始变化并能进行多次测量。
(1)实验中电流表应选用           ,滑动变阻器应选用           ;(均填写仪器前的字母)
(2)在图所示的虚线框中画出符合要求的实验电路图(虚线框中已将所需的滑动变阻器画出,请补齐电路的其他部分,要求滑片P向b端滑动时,灯泡变亮);

(3)根据实验数据,画出的小灯泡I-U图线如图所示。由此可知,当电压为0.5V时,小灯泡的灯丝电阻是       Ω;

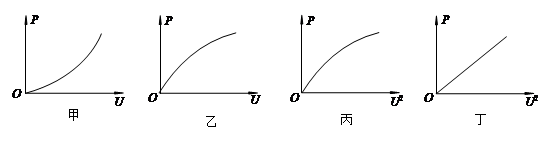

(4)根据实验测量结果可以绘制小灯泡的电功率P随其两端电压U或电压的平方U2变化的图象,在图中所给出的甲、乙、丙、丁图象中可能正确的是     。(选填“甲”、“乙”、“丙”或“丁”)



2、实验题  在“电场中等势线的描绘”实验中
(1)下列所给的器材中,应该选用的是          (用字母表示)。
A.6V的交流电源
B.6V的直流电源
C.量程0—0.5V,零刻度在刻度盘中央的电压表
D.量程0—300uA,零刻度在刻度盘中央的电流表
(2)在实验过程中,要把复写纸、导电纸、白纸铺在木板上,它们的顺序(自下而上)是:



3、实验题  某课外研究小组为了制作一种传感器,需要选用一电器元件.图甲为该电器元件的伏安特性曲线,有同学对其提出质疑,先需进一步验证该伏安特性曲线,实验室备有下列器材:
器材(代号)        规      格
电流表(A1)        量程0~50mA,内阻约为50Ω
电流表(A2)        量程0~200mA,内阻约为10Ω
电压表(V1)        量程0~3V,内阻约为10kΩ
电压表(V2)        量程0~15V,内阻约为25kΩ
滑动变阻器(R1)    阻值范围0~15Ω,允许最大电流1A
滑动变阻器(R2)    阻值范围0~1kΩ,允许最大电流100mA
直流电源(E)      输出电压6V,内阻不计
开关(S)  导线若干
(1)为提高实验结果的准确程度,电流表应选用          ;电压表应选用        ;滑动变阻器应选用          .(以上均填器材代号)

(2)为达到上述目的,请在图乙所示的虚线框内画出正确的实验电路原理图,并标明所用器材的代号.
(3)若发现实验测得的伏安特性曲线与图中曲线完全吻合,则该元件的电阻阻值随电压的增大而       (选填“增大”、“减小”或“不变”),当该电器元件两端电压U=2.0V时元件消耗的电功率为     W.



4、实验题  在“测定金属的电阻率”的实验中,要测定阻值约为3—5Ω的金属丝的电阻率,实验中要求能够多测量几次数据且尽可能减小实验误差。 所用的电压表规格:量程0—3V、内阻约3kΩ; 电流表规格:量程0—0.6A、内阻约0.1Ω;还有其他一些器材。

(1)在给定的方框内画出实验电路图;(方框图见答题纸)
(2)实验中需要用如图甲所示的螺旋测微器测得金属丝的直径,从图中可以得到该螺旋测微器的量程为       精确度为     。图乙是使用该螺旋测微器测量该实验所用电阻丝的结果(图中有读数放大部分),金属丝的直径d=       mm,根据照片的刻度可以分析知道该螺旋测微器经过长时间使用之后存在着   误差。
(3)实验中还应测出的物理量是
电阻率的计算公式为ρ=
(4)该实验中产生误差的原因可能有             (写出两条正确的即可)。

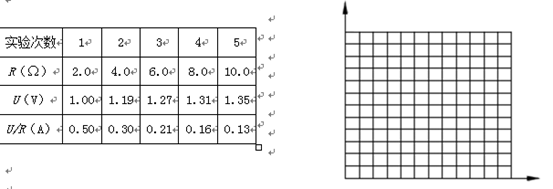

5、实验题  某同学要测量一节干电池的电动势和内阻,实验器材仅有一个电压表(内阻很大)、一个电阻箱、一个开关和导线若干,该同学按如图所示电路进行实验,测得的数据如下表所示.


【小题1】根据表中提供的数据,若利用图象确定电池的电动势和内阻,则应作   图象;
