3、实验题  用多用电表进行了几次测量，指针分别处于a、b的位置，如图所示。若多用电表的选择开关处于下面表格中所指的档位，a和b的相应读数是多少？请填在表格中。

4、实验题  2010年上海世博会大量使用了LED发光二极管新技术，某同学想通过实验尽可能大范围描绘出它的伏安特性曲线来研究它的工作特性。

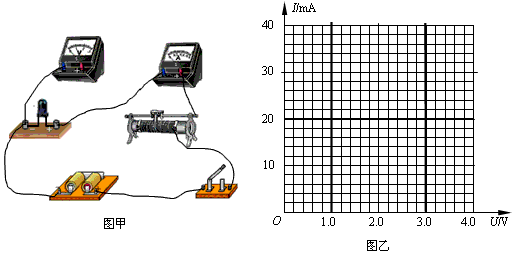

（1）实验室提供的器材如图甲所示，该同学已连接了部分导线。请在图甲中以划线代替导线，按实验要求将实物图中的连线补充完整。
（2）实验测得LED发光二极管两端电压U和通过它电流I的数据如下表所示：

根据表中数据，在图乙所示的坐标纸中画出该发光二极管的I－U图线。
（3）若此LED发光二极管的最佳工作电流为12mA，现将此发光二极管与电动势为3V、内阻不计的电池组相连，还需串联一个电阻R才能使它工作在最佳状态，请在图乙所示的坐标纸中画出电阻R的伏安图线 。

5、实验题  在“测定金属丝的电阻率”的实验中，待测合金电阻丝阻值Rx约为4Ω。
①用游标卡尺测量电阻丝的长度L。测量结果如图所示，图中读数为L = ?mm。
用螺旋测微器测量电阻丝的直径d。测量结果如图所示，图中读数为d = ?mm。?

②为了测量电阻丝的电阻R，除了导线和开关S外，
还有以下一些器材可供选择：
电压表V，量程3V，内阻约3kΩ
电流表A1，量程0.6A，内阻约0.2Ω
电流表A2，量程100μA，内阻约2000Ω
滑动变阻器R1，0～1750Ω，额定电流0.3A
滑动变阻器R2，0～50Ω，额定电流1A
电源E（电动势为3V，内阻约为1.2Ω）
为了调节方便，测量准确，实验中应选用电流表________，滑动变阻器_________，（填器材的符号）
③在所给的实物图中画出连线，接成测量电路图。

④若电压表测量值为U，电流表测量值为I，用测量的物理量表示计算材料电阻率的公
式是ρ = ?。
