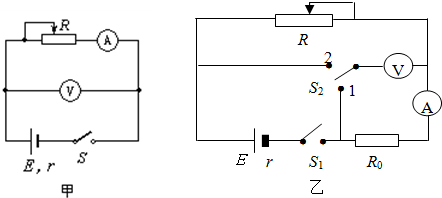

1、简答题 Ⅰ．在“测电池的电动势和内阻”的实验中，测量对象为1节新的干电池．用图甲所示电路测量时，在较大范围内调节滑动变阻器，发现电压表读数变化不明显，原因是：______．
Ⅱ．为了提高实验精度，采用图乙电路，提供的器材：
量程3V的电压表V，量程0.6A的电流表A（具有一定内阻），定值电阻R0（阻值未知，约几欧姆），滑动变阻器R1（0～10Ω），滑动变阻器R2（0～200Ω），单刀单掷开关S1、单刀双掷开关S2，导线若干．
①电路中，加接电阻R0有两方面的作用，一是方便实验操作和数据测量，二______．
②为方便实验调节且能较准确地进行测量，滑动变阻器应选用______（填R1或?R2）．
③开始实验之前，S1、S2都处于断开状态．现在开始实验：
A、闭合S1，S2打向1，测得电压表的读数U0，电流表的读数为I0；可以测出的物理量是______，用测量的物理量写出表达式为______．
B、闭合S1，S2打向2，改变滑动变阻器的阻值，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2．则新电池电动势的表达式为E=______，内阻的表达式r=______．
2、实验题 某同学测定一根金属丝的电阻率。

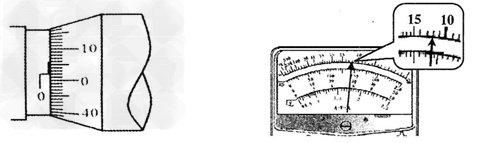

（1）用螺旋测微器测量金属丝的直径如图1所示，则该金属丝的直径为_____mm。
（2）先用多用电表粗测其电阻。将选择开关调到欧姆挡“×10”档位，测量时发现指针向右偏转角度太大，这时他应该：
a.将选择开关换成欧姆挡的“_____”档位（选填“×100”或“×1”）；
b.调零后再次测量电阻丝的阻值，其表盘及指针所指位置如图2所示，则此段金属丝的电阻约为_____
图1? ? 图2
（3）现要进一步较精确测量其阻值，实验室提供了以下各种器材：4V的直流电源、3V量程的直流电压表、电键、导线等。还有电流表与滑动变阻器各两个以供选用：
A.电流表A1（量程0.3A，内阻约
）
B.电流表A2（量程0.6A，内阻约
）
C.滑动变阻器R1（最大阻值为
）
D.滑动变阻器R2（最大阻值为
）
为了尽可能提高测量准确度且要求电压调节范围尽量大. 电流表应选_____，滑动变阻器应选_____（填器材前面的字母）。

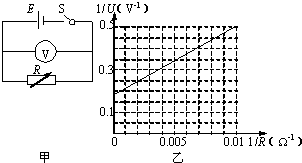

3、简答题 现有一种特殊的电池，它的电动势E恒定，内阻r较大．为了测定这个电池的电动势和内电阻，某同学利用如图甲所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，改变电阻箱的阻值，记录电压表示数，得到如图乙所示图线．
（1）图线中斜率的物理意义是______，截距的物理意义是______．由斜率与截距可以求得E=______V，r=______Ω．
（2）若实验中电压表内阻的影响不能忽略，则由上述图线求得的电动势将比真实值______（填“偏大”、“不变”或“偏小”）求得的内阻将比真实值______（填“偏大”、“不变”或“偏小”），并简要说明理由（写出必要的计算式）：______．
4、选择题 下列粒子从初速度为零的状态经加速电压为U的电场后，哪种粒子速度最大（ ）
A．质子
B．氘核
C．氦核（α粒子）
D．钠离子Na+
5、选择题 关于电源的作用，下列说法中正确的是（ ）
A．电源的作用是能为电路持续地提供自由电荷
B．电源的作用能直接释放出电能
C．电源的作用就是能保持导体两端的电压，使电路中有持续的电流
D．电源的作用就是使自由电荷运动起来
