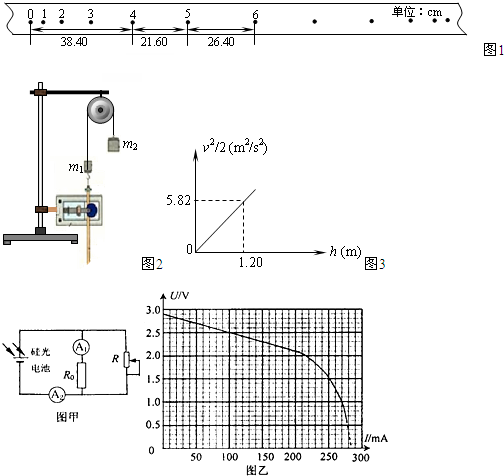

1、简答题 （1）用如图1实验装置验证m1、m2组成的系统机械能守恒．m2从高处由静止开始下落，m1上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．下图给出的是实验中获取的一条纸带：0是打下的第一个点，每相邻两计数点间还有4个点（图中未标出），计数点间的距离如图2所示．已知m1=50g、m2=150g，则（g取10m/s2，结果保留两位有效数字）
①在纸带上打下记数点5时的速度v=______m/s；
②在打点0～5过程中系统动能的增量△EK=______J，系统势能的减少量△EP=______J，由此得出的结论是______；
③若某同学作出
| 1 2 |
2、计算题 如图所示，一束带负电荷e，质量为m的电子流，平行于x轴以速度v0射入第Ⅰ象限区域，为使这束电子能经过x轴上的b点，可在第Ⅰ象限某区域加一个正y方向的匀强电场，场强大小为E，其范围沿y方向无限大，沿x轴方向宽度为s，已知oa=L，ob=2s。求电场右边界线跟b点的距离。
3、简答题 某仪器用电场和磁场来控制电子在材料表面上方的运动．如图所示，材料表面上方矩形区域PP"N"N充满竖直向下的匀强电场，宽为d；矩形区域NN′M′M充满垂直纸面向里的匀强磁场，磁感应强度为B，长为3s，宽为s；NN"为磁场与电场之间的薄隔离层．一个电荷量为e、质量为m、初速为零的电子，从P点开始被电场加速经隔离层垂直进入磁场，电子每次穿越隔离层，运动方向不变，其动能损失是每次穿越前动能的10%，最后电子仅能从磁场边界M"N"飞出．不计电子所受重力．
（1）求电子第二次与第一次圆周运动半径之比；
（2）求电场强度的取值范围；
（3）A是M′N′的中点，若要使电子在A、M′间垂直于AM′飞出，求电子在磁场区域中运动的时间．
4、简答题 如图所示的装置，在加速电场U1内放置一根塑料管AB（AB由特殊绝缘材料制成，不会影响电场的分布），紧靠其右侧的是两块彼此平行的水平金属板，板长为L，两板间距离为d．一个带负电荷的小球，恰好能沿光滑管壁运动．小球由静止开始加速，离开B端后沿金属板中心线水平射入两板中，若给两水平金属板加一电压U2，当上板为正时，小球恰好能沿两板中心线射出；当下板为正时，小球射到下板上距板的左端
| L 4 |
5、选择题 图甲是某同学设计的电容式速度传感器的原理图，在两极板间电压恒定的条件下，极板上所带电荷量Q将随待测物体的上下运动而变化，若Q随时间t的变化关系为Q=
（a、b为大于零的常数）。其图象如图乙所示，那么图丙、图丁中反映极板间场强大小E和物体速率v随时间t变化的图象可能是
[? ]
A．①和③
B．①和④
C．②和③
D．②和④
